Unterflurkonvektoren können je nach Ausführung in verschiedenen Baulängen (A) gewählt werden, sodass sie sich optimal in gängige Fensterbandsysteme integrieren lassen.

Die funktionsgerechte Baubreite (B) und Bauhöhe (C) ermöglicht eine individuelle Anpassung an den Fußbodenaufbau und bestimmt zugleich die Leistungsfähigkeit des Unterflurkonvektors.

Über Leerteile, Säulenaussparungen, Winkel etc. können durchgehende Bänder realisiert werden.

Für die Abdeckung stehen verschiedene Rostvarianten zur Verfügung, die sowohl funktionale als auch gestalterische Anforderungen ideal erfüllen. Je nach Einsatzbereich können unterschiedliche Materialien gewählt werden.

Zusätzlich sind unterschiedliche Oberflächenbeschichtungen und Farbgebungen möglich, um eine optische Anpassung an die Gebäudearchitektur und Innenraumgestaltung zu erzielen.

Technisch relevant ist, dass Materialwahl und Geometrie den freien Luftquerschnitt beeinflussen und somit Auswirkungen auf die Leistung des Geräts haben können. Diese Effekte werden in der Leistungsberechnung berücksichtigt.

• Die Wärmeleistungen wurden gemäß DIN EN 16430 (Teil 1-2) unter praxisnahen Bedingungen auf Grundlage der DIN EN 442 ermittelt.
• Die Norm regelt die Leistungsmessungen in einheitlichen Standards, speziell von Unterflurkonvektoren.
• Gewährleistung der einheitlichen Vergleichbarkeit von unterschiedlichen Geräte.
• Sicherheit in Planung und Auslegung.

• direkt an der Fassade, ohne größeren Abstand
• bauseitige Dehnfugen vorsehen, um Zusammendrücken durch z. B. Estrich zu verhindern
• Anordnung Konvektor zur Fensterseite
• effektive Heizung und Abschirmung bei Glasflächen zur Vermeidung von Schwitzwasser

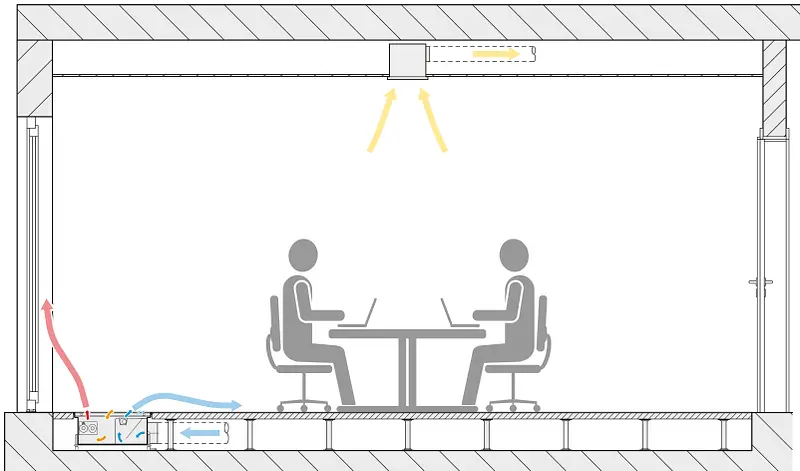

• Die aufsteigende Luft bildet eine Luftwalze, die zugfrei in den Raum strömt.

Bei der Projektierung von Katherm QL müssen die aktuellen Richtlinien der DIN EN 16798 und DIN EN ISO 7730 berücksichtigt werden. Folgende Werte sind zu empfehlen:

• Zuführung der Quellluft im Kühlfall zur Einheit mit 2 bis 4 K unter Raumtemperatur
• turbulenzarme Zuführung der Quellluft mit Luftgeschwindigkeiten von unter 0,3 m/s in den Raum
• zusätzliche Parameter wie Raum- und Zuluftfeuchtigkeit sind zu beachten

Katherm QL sind konzipiert für:

• kurzschlussoptimierter Luftaustritt an der Fassade
• gleichmäßige Temperaturverteilung und Behaglichkeit in der Aufenthaltszone

Die Unterflurkonvektoren Katherm QL sind mit den Standard-Rosten

• Aluminium, eloxiert
• Edelstahl

erhältlich.

Wählen Sie weiterhin aus folgenden Varianten ihr passendes Rost aus:

• Aluminium in den Varianten natur eloxiert, messing eloxiert, bronze eloxiert, schwarz eloxiert, -bronziert und beschichtet DB 703
• Edelstahl, poliert

Weitere Rostausführungen auf Anfrage!
