Grundgerät

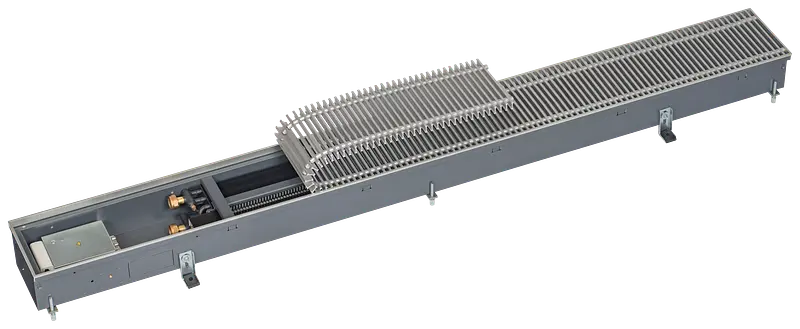

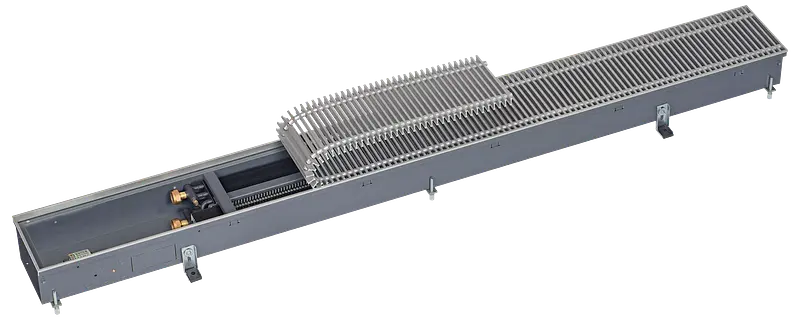

Kampmann Unterflurkonvektor Katherm QK als einbaufertige Heizkanäle auf Fußbodenhöhe auf Konvektorbasis mit Querstromventilatorkonvektion. Wärmeleistungen nach DIN EN 16430, Teil 1 und 2 geprüft.
Bodenwanne aus sendzimir-verzinktem Stahlblech, graphitgrau beschichtet. Montagehilfen seitlich höhenverstellbar mit Trittschalldämmung, trittstabile Höhenverstellung mit Trittschalldämmung. Mit Querstreben zur Aussteifung der Bodenwanne. Mit vorgestanzten Anschlussöffnungen für Wasservor- und Rücklauf und Elektroanschluss, raumseitig. Mit Rahmeneinfassprofil farblich passend zum Rost. Mit serienmäßiger Schutzabdeckung und Rahmenkante. Mit Abdeckblech über dem Anschlussbereich.
Ökobilanzdaten in Form einer EPD nach EN 15804 veröffentlicht und bei The International EPD System zum Download verfügbar. Registriert in Bauprodukteplattform DGNB Navigator. GWP (Phase A1-A3), kg CO2 Äq.1,10E+02. Weitere Berechnungen online möglich.

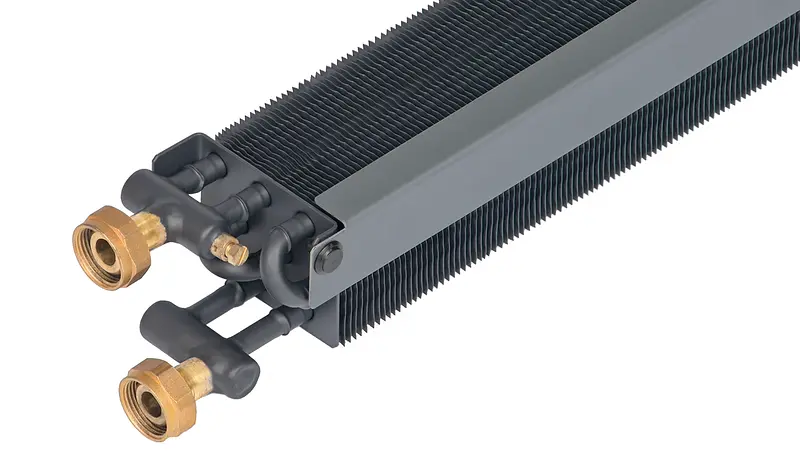

Wärmetauscher

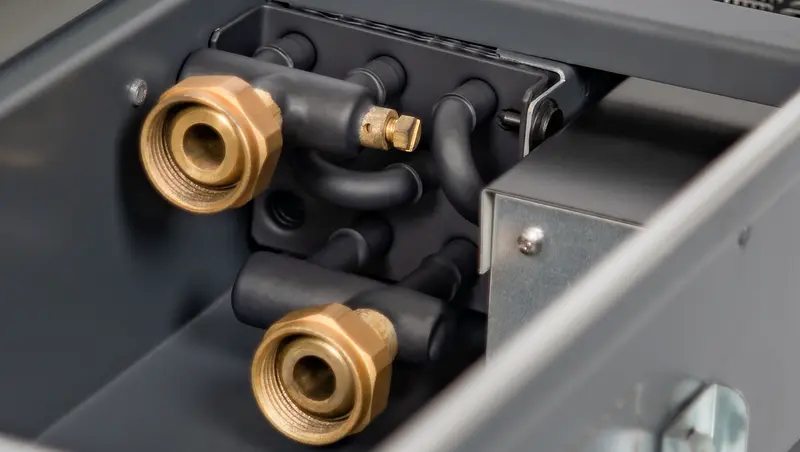

Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren mit Aluminium-Lamellen und Eurokonus-Ventilanschluss, graphitgrau beschichtet. Mit integrierter Entlüftungsmöglichkeit.
| System | | 2-Leiter |
| Max. Betriebsdruck | bar | 10 |
| Max. Wassereintrittstemp. | °C | 95 |
| Min. Wassereintrittstemp. | °C | 15 |
| Max. Lufteintrittstemp. | °C | 40 |
Ventilator

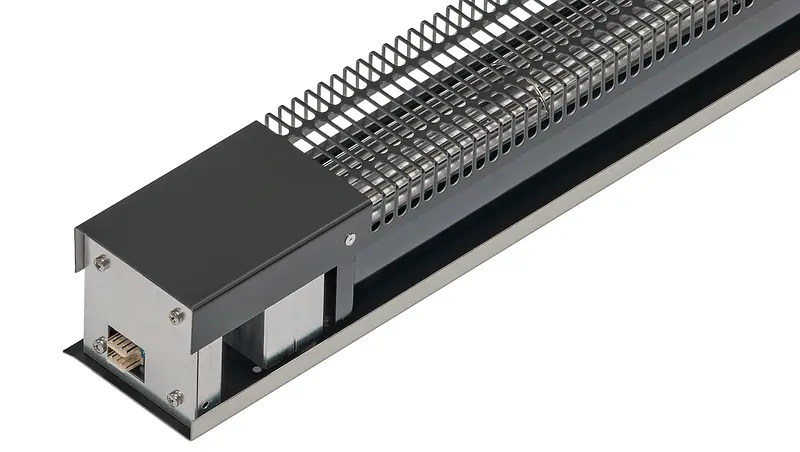

Querstromventilator mit Berührungsschutz. Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. Motorüberwachung mit interner Störungsverarbeitung. Werksseitig anschlussfertig verdrahtet.
Regelung
Regelungsvariante KaControl SmartBoard
Werksseitig im Gerät montierte und verdrahtete Elektroanschlusseinheit, inklusive Netzteil 230V/24V.
Bedienung über separates Raumbediengerät als Führungsgerät oder Nutzung als Folgegerät im Gruppenbetrieb, alternativ Einzelgeräteansteuerung über analoges 0-10V-Signal, alternativ Einzelgeräteansteuerung über Kommunikationskarten.
KaControl Steuerplatine Regelungs- und Steuerungsfunktionen:
- Raumregelung von bis zu sechs Geräten über KaControl t-LAN-Schnittstelle
- Raumregelung von bis zu 30 Geräten ü. zusätzlich erforderliche CANbus-Karte
- Temperaturerfassung wahlweise über Sensor im Raumbediengerät oder externen Raumtemperaturfühler
- Steckplatz für optionale Kommunikationskarten zur Integration in Automationsnetzwerke KNX TP oder Modbus RTU
- Zwei digitale Eingänge, parametrierbar z.B. Gerät Ein/Aus
- Umschaltung Komfort/Economy mit invertierbarer Schaltlogik z.B. für die Erfassung von Fensterkontakt, Präsensmeldung oder Kartenlesemeldung
- Drei analoge Eingänge für Raumtemperatur-, Anlegetemperatur- und Registerfühler
- Zwei digitale Ausgänge zur Ansteuerung 1 Heizventil / 1 Kühlventil 24 V DC
- Störmeldung 24VDC, nur bei 2-Leiter
- Ventilatorfreigabe über Anlegetemperatur durch Medienüberwachung (optional)
- Raum- und Gerätefrostschutzsteuerung
- Offsetfunktion für Temperaturfühler
- Bedarfsabhängiger Ventilatorautomatikbetrieb mit stetiger (0-100 %) Lüfteransteuerung
- Einbindung der natürlichen Konvektion in die Regelsequenz parametriert
- Sequenzielle Ansteuerung von Ventil und Ventilator über einen 0-10 VDC-Punkt. Motorüberwachung mit Störmeldeverarbeitung auf der KaControl-Steuerplatine werksseitig anschlussfertig verdrahtet.
Rost
Mit Rost aus Doppel-T-Profilen. Verbindungen aus korrosionsgeschützten Stahl-Spiralfedern, mit passenden Distanzhülsen.
Konfiguration

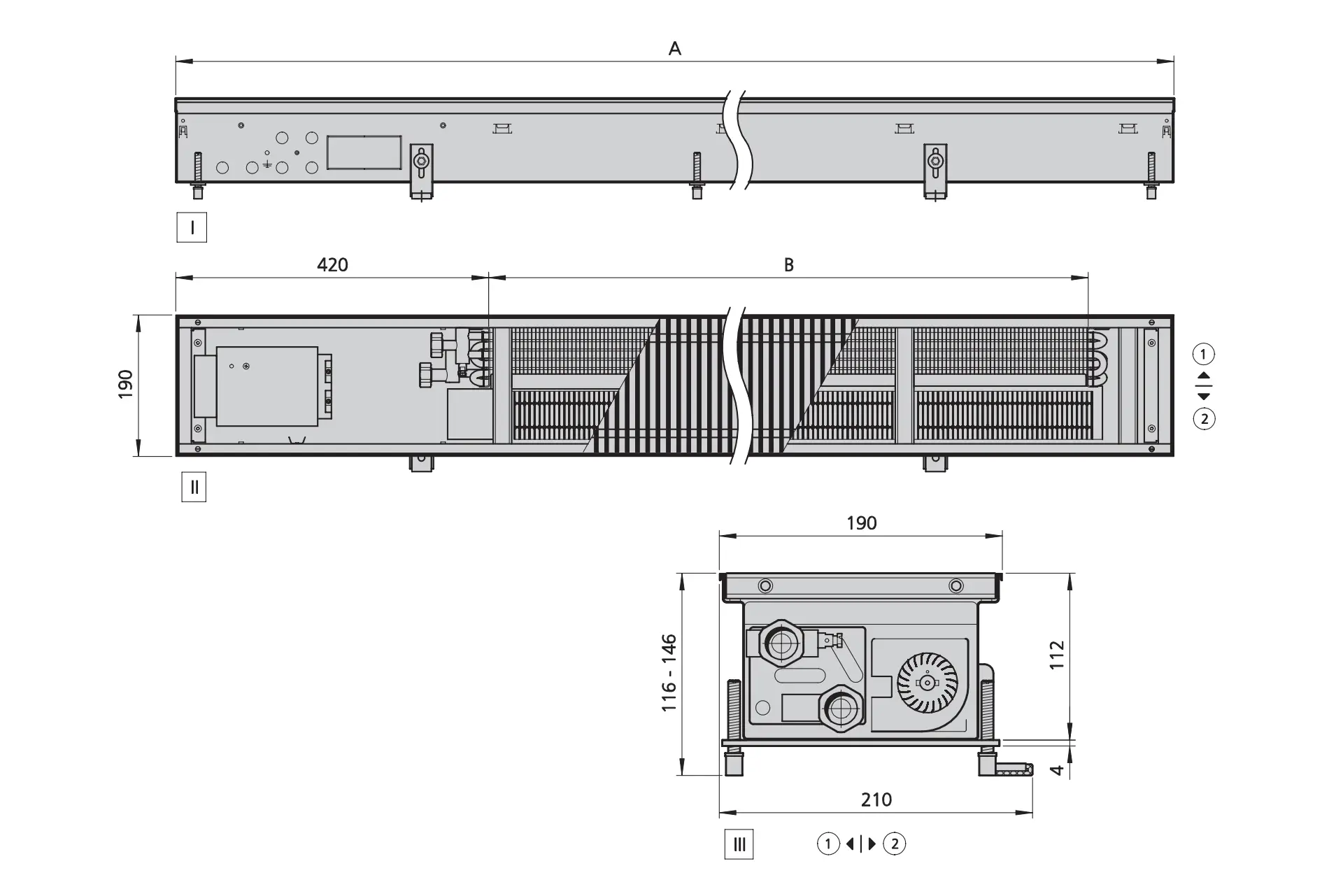

| Rostart | | Linear-Rost |
| Rostausführung | | Edelstahl, poliert |
| Baulänge | mm | 2400 |
| Baubreite | mm | 190 |
| Bauhöhe | mm | 112 |
| Stabhöhe | mm | 18 |
| Stabtiefe | mm | 6 |
| Stababstand | mm | 10 |
| Freier Querschnitt ca. | % | 65 |
| Gewicht | kg | 31,9 |
