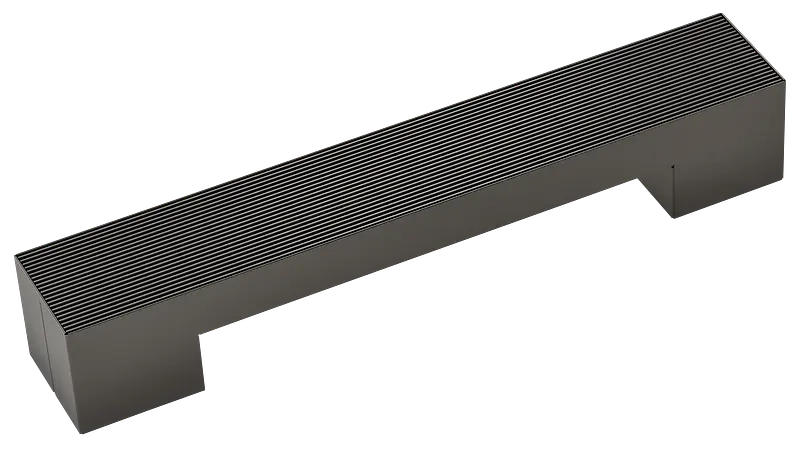

Freistehende Konvektoren können in verschiedenen Baulängen (A) gewählt werden, sodass sie sich optimal in gängige Fensterbandsysteme integrieren lassen.
Die funktionsgerechte Bautiefe (B) und Bauhöhe (C) ermöglicht eine individuelle Anpassung an den Aufstellungsort und bestimmt zugleich die Leistungsfähigkeit des Konvektors.
| Bauhöhe (C) | Bautiefe (B) | Baulänge (A) |
|---|---|---|
| 160 mm | 160 mm | 950 mm |
| 160 mm | 160 mm | 1150 mm |
| 160 mm | 160 mm | 1400 mm |
| 160 mm | 160 mm | 1800 mm |
| 160 mm | 160 mm | 2150 mm |
Für die Abdeckung stehen verschiedene Rostvarianten zur Verfügung, die sowohl funktionale als auch gestalterische Anforderungen ideal erfüllen. Je nach Einsatzbereich können unterschiedliche Materialien gewählt werden.
Zusätzlich sind unterschiedliche Oberflächenbeschichtungen und Farbgebungen möglich, um eine optische Anpassung an die Gebäudearchitektur und Innenraumgestaltung zu erzielen.
Technisch relevant ist, dass Materialwahl und Geometrie den freien Luftquerschnitt beeinflussen und somit Auswirkungen auf die Leistung des Gerätes haben können. Diese Effekte werden in der Leistungsberechnung berücksichtigt.
| Rostart | Rostausführung | Rost-Stababstand | Freier Querschnitt ca. |
|---|---|---|---|
| Quer-Rost | Stahl RAL 9006 beschichtet | 4.8 mm | 70 % |
| Quer-Rost | Stahl DB 703 beschichtet | 4.8 mm | 70 % |
| Quer-Rost | Stahl RAL 9005 beschichtet | 4.8 mm | 70 % |
| Quer-Rost | Stahl RAL 9007 beschichtet | 4.8 mm | 70 % |
| Quer-Rost | Edelstahl | 4.8 mm | 70 % |
| Linear-Rost | Stahl RAL 9006 beschichtet | 4.8 mm | 70 % |
| Linear-Rost | Stahl DB 703 beschichtet | 4.8 mm | 70 % |
| Linear-Rost | Stahl RAL 9005 beschichtet | 4.8 mm | 70 % |
| Linear-Rost | Stahl RAL 9007 beschichtet | 4.8 mm | 70 % |
| Linear-Rost | Edelstahl | 4.8 mm | 70 % |
Für die Steuerung und Regelung unserer Geräte bieten wir verschiedene Lösungen an, die je nach Anwendungsfall und Anspruch eingesetzt werden können:
Elektromechanische Regelung
Diese Variante eignet sich ideal für einfache Anwendungen. Alle integrierten Aktoren sind werkseitig auf Klemme verdrahtet und können mit unserem elektromechanischen Zubehör wie Thermostaten oder externen Reglern verbunden werden.
| Regelungsvariante |
|---|
| elektromechanisch 24 V |
| elektromechanisch 230 V |
Die Geräte sind mit leisen, schalloptimierten EC-Ventilatoren ausgestattet.
Schalldruck- und Schallleistungspegel sind in den technischen Daten tabellarisch aufgeführt.
Der tatsächliche Schalldruckpegel hängt stark von:
Empfehlung: Die Auslegung sollte immer unter Berücksichtigung des zulässigen Schalldruckpegels im Raum erfolgen.
