Elektromechanische Regelung
Bei der elektromechanischen Ausführung sind sämtliche werkseitig montierte Aktoren auf Klemme verdrahtet. Dies umfasst auch werkseitig montiertes Zubehör, wie beispielsweise Ventilantriebe und Kondensatpumpen. Für die bauseitige Installation stehen zusätzlich geeignete Stützklemmen zur Verfügung. Die integrierten EC-Ventilatoren sind über ein 0-10 V DC-Signal in der Drehzahl stufenlos steuerbar. Die in den Ventilatoren verbaute „intelligente“ Motorelektronik überwacht den Betrieb kontinuierlich und erkennt potenzielle Motorstörungen. Im Falle einer Störung schaltet sich der Ventilator automatisch ab. Zur Bedienung und Steuerung der Geräte können entweder bauseitige Thermostate oder eine Gebäudeleittechnik (GLT) verwendet werden. Darüber hinaus bietet Kampmann ein umfangreiches Sortiment an Reglern als Zubehör an.

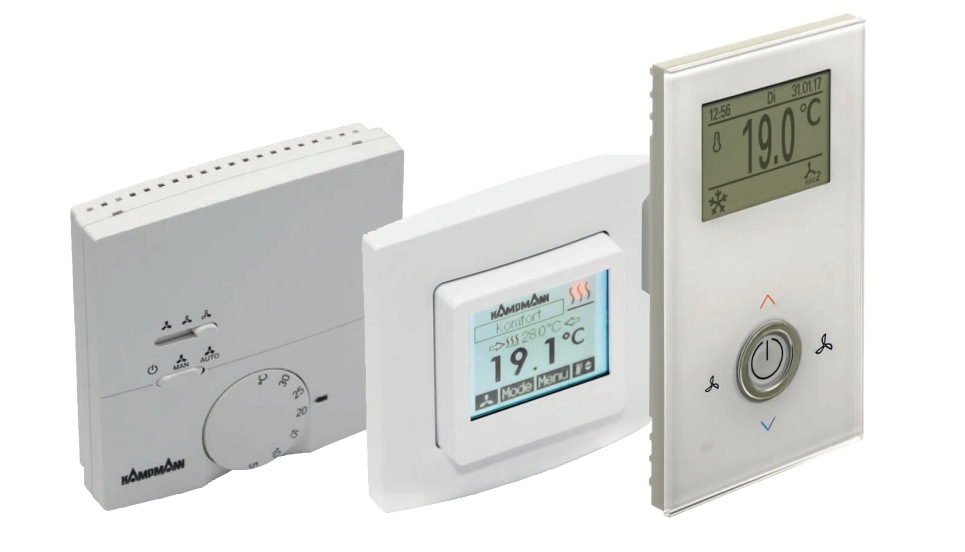

Elektromechanische Raumbediengeräte
» alle Grundfunktionen für den Heiz- und Kühlbetrieb für 2- und 4-Leiteranwendungen
» in unterschiedlichen Ausführungen z. B. mit:
- Schalteingang für Absenkbetrieb über Präsenzerfassung oder Fensterkontakt
- Modbus-RTU Schnittstelle zu Automationsnetzwerken
- integrierte Zeitschaltfunktion
- Integration in viele gängige Unterputzprogramme

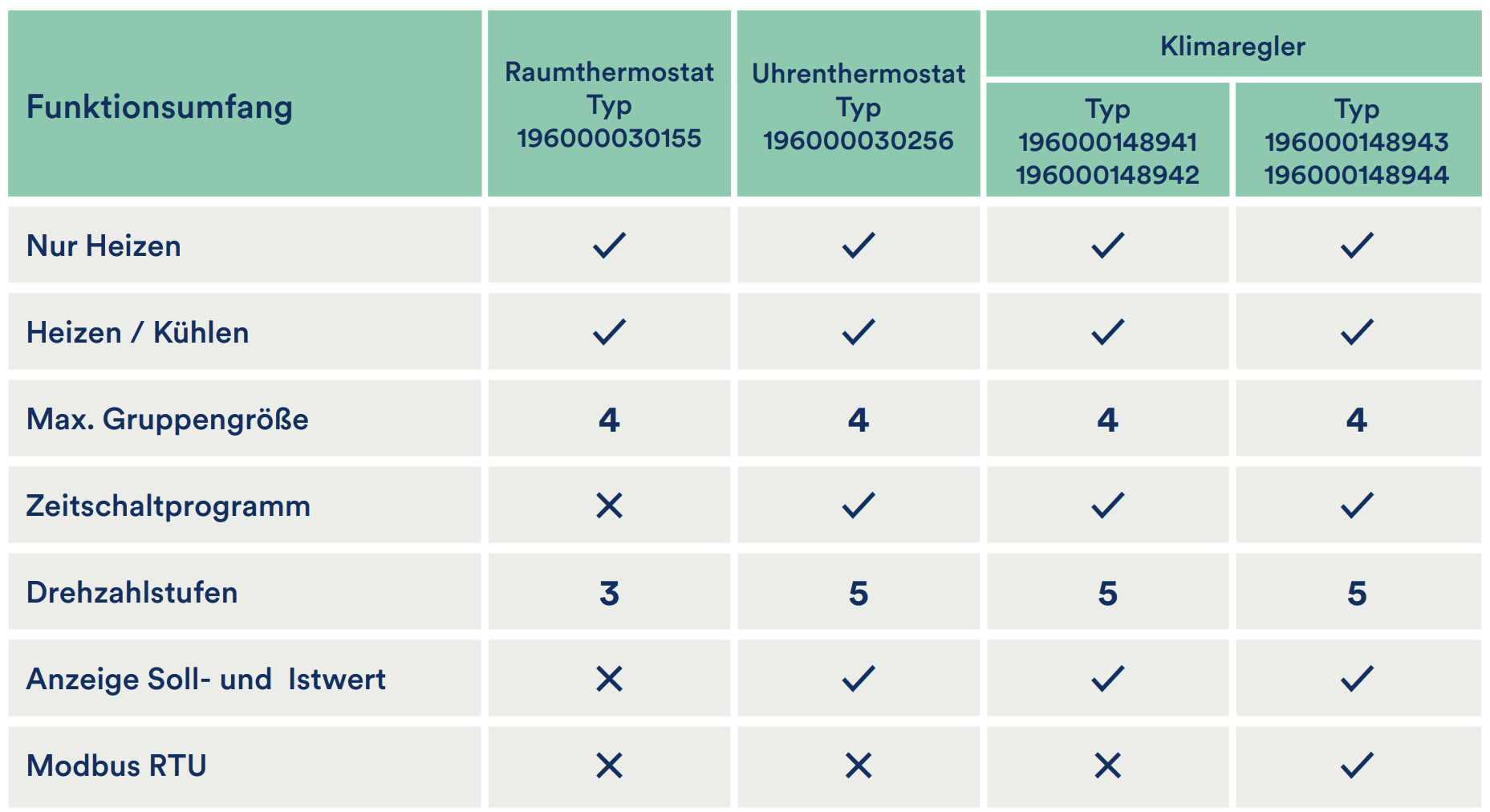

| Funktionsumfang | Raumthermostat Typ 196000030155 |
Uhrenthermostat Typ 196000030256 |
Klimaregler Typ 196000148941 196000148942 |
Klimaregler Typ 196000148943 196000148944 |
|---|---|---|---|---|
| Nur Heizen | ✔ | ✔ | ✔ | ✔ |
| Heizen / Kühlen | ✔ | ✔ | ✔ | ✔ |
| Max. Gruppengröße | 4 | 4 | 4 | 4 |
| Zeitschaltprogramm | ✖ | ✔ | ✔ | ✔ |
| Drehzahlstufen | 3 | 5 | 5 | 5 |
| Anzeige Soll- und Istwert | ✖ | ✔ | ✔ | ✔ |
| Modbus RTU | ✖ | ✖ | ✖ | ✔ |
Beispiel Katherm Qk nano elektromechanische Geräteausführung 24 V
> Versorgungsspannung 24VDC
> Ansteuerung 0-10VDC
> Ventilstellantrieb 24 VDC (Auf/Zu)
Unsere Regler in der Übersicht
Elektromechanische Steuer- und Regelungstechnik
Raumthermostat
Heizen/Kühlen, 2- u. 4-Leiter, 3-stufig.
Nur mit Ventilen/Ventilkits mit Stellantrieb, 230 V AC, Auf/Zu, mit Umschalter AUS/Hand/Lüfterautomatik, Aufputz, Temperatureinstellbereich 5 - 30 °C, Farbe ähnlich RAL 9010 reinweiß
🠖 Details
Raumthermostat
Mit Drehzahleinstellung, zur stufenlosen parallelen Ansteuerung, 24 V DC, mit thermischer Rückführung, Einstellung Raumtemperatur und Voreinstellung Drehzahl über Drehknöpfe, Aufputz, Schutzart IP 30, Temperatureinstellbereich 5 - 30 °C, Farbe weiß
🠖 Details
Uhrenthermostat
230 V AC, Unterputz, Schutzart IP 30, Temperatureinstellbereich 5 - 30 °C, Farbe weiß
- Großflächiges Display mit Hintergrundbeleuchtung bei Tastendruck für Soll- und Istwert Anzeige Bedienfeld mit vier Tasten zur Einstellung von Tages- oder Wochenprogrammen
- Partyfunktion
- Frostschutz
- Voreingestellte und anpassbare Zeitprogramme mit automatischer Sommer-/Winterzeitumstellung
- Maximal neun Schaltzeiten pro Tag mit Blockbildung von Schaltzeiten
🠖 Details
Uhrenthermostat
Heizen/Kühlen, 2- u. 4-Leiter, 230 V AC, stufenlos, mit LCD-Bedienmenü und integriertem Zeitschaltprogramm, 1 W, Unterputz, Schutzart IP 30, Farbe ähnlich RAL 9010 reinweiß
- Digitalausgang 230VAC, 3(0,5)A
- Analogausgang 0-10V, 5mA
- Betriebsart Aus mit Raumfrostschutzüberwachung
- ECO Funktion
- Interner Temperaturfühler NTC
- Display mit einstellbarer Hintergrundbeleuchtung
- Offsetfunktion
- Kindersicherung
🠖 Details
Uhrenthermostat
Heizen/Kühlen, 2- u. 4-Leiter, nur in Verbindung mit Ventile/Ventilkits, 24 V Stellantrieb, Auf/Zu, stufenlos, mit LCD-Bedienmenü und integriertem Zeitschaltprogramm, Umschaltung Heizen/Kühlen durch externen potentialfreien Kontakt (Kleinspannung), 1 W, Unterputz, Schutzart IP 30, Farbe ähnlich RAL 9010 reinweiß
- Digitalausgang 24V AC/DC, 3(0,5)A
- Analogausgang 0-10V, 5mA
- ECO Funktion
- Interner Temperaturfühler NTC
- Display mit einstellbarer Hintergrundbeleuchtung
- Offsetfunktion
- Kindersicherung
🠖 Details
Klimaregler
Heizen/Kühlen, 2- u. 4-Leiter, ohne Modbus, nur mit Ventile/Ventilkits, 230 V AC, Auf/Zu, stufenlos, mit LCD-Bedienmenü und integriertem Zeitschaltprogramm, Aufputz, Farbe ähnlich RAL 9010 reinweiß
- 2,5 Zoll LCD-Display mit automatischer Hintergrundbeleuchtung
- Integrierter Raumtemperatursensor
- Passwortgeschützte Parameterebene
- Wahlweise: Lüfterautomatik oder fünf manuell einstellbare Stufen
- Zeitschaltprogramm mit drei Zeitkanälen und jeweils vier Umschaltpunkten
- Ohne Modbus
🠖 Details
Klimaregler
Heizen/Kühlen, 2- u. 4-Leiter, ohne Modbus, nur mit Ventile/Ventilkits, 230 V AC, Auf/Zu, stufenlos, mit LCD-Bedienmenü und integriertem Zeitschaltprogramm, Aufputz, Farbe ähnlich RAL 9004 signalschwarz
- 2,5 Zoll LCD-Display mit automatischer Hintergrundbeleuchtung
- Integrierter Raumtemperatursensor
- Passwortgeschützte Parameterebene
- Wahlweise: Lüfterautomatik oder fünf manuell einstellbare Stufen
- Zeitschaltprogramm mit drei Zeitkanälen und jeweils vier Umschaltpunkten
- Ohne Modbus
🠖 Details
Klimaregler
Heizen/Kühlen, 2- u. 4-Leiter, mit Modbus, nur mit Ventile/Ventilkits, 230 V AC, Auf/Zu, stufenlos, mit LCD-Bedienmenü und integriertem Zeitschaltprogramm, Aufputz, Farbe ähnlich RAL 9010 reinweiß
- 2,5 Zoll LCD-Display mit automatischer Hintergrundbeleuchtung
- Integrierter Raumtemperatursensor
- Passwortgeschützte Parameterebene
- Wahlweise: Lüfterautomatik oder fünf manuell einstellbare Stufen
- Zeitschaltprogramm mit drei Zeitkanälen und jeweils vier Umschaltpunkten
- Mit Modbus
- Netzwerkverbindungsmöglichkeit über serielle Schnittstelle (Modbus RTU, maximal 32 Geräte je Netzwerk)
🠖 Details
Klimaregler
Heizen/Kühlen, 2- u. 4-Leiter, mit Modbus, nur mit Ventile/Ventilkits, 230 V AC, Auf/Zu, stufenlos, mit LCD-Bedienmenü und integriertem Zeitschaltprogramm, Aufputz, Farbe ähnlich RAL 9004 signalschwarz
- 2,5 Zoll LCD-Display mit automatischer Hintergrundbeleuchtung
- Integrierter Raumtemperatursensor
- Passwortgeschützte Parameterebene
- Wahlweise: Lüfterautomatik oder fünf manuell einstellbare Stufen
- Zeitschaltprogramm mit drei Zeitkanälen und jeweils vier Umschaltpunkten
- Mit Modbus
- Netzwerkverbindungsmöglichkeit über serielle Schnittstelle (Modbus RTU, maximal 32 Geräte je Netzwerk)
🠖 Details
