Unterflurkonvektoren
Katherm QK
Artikel-Nr.:
142431111255M1
Listenpreis
4.102,00 €
zzgl. 19% MwSt.
Übersicht
- Regelungssystem KaControl MC zur Bedienung über separates Touch Panel TP 2
- Raum-Gruppenregelung von bis zu zehn Geräten via werkseitigen CAN-Bus (bis zu 100m)
- Bedarfsabhängige Ventilatorautomatik oder wahlweise manuelle Lüftersteuerung
- Frei konfigurierbare Multifunktionseingänge die beispielsweise zur Erfassung von Temperaturen, Fensterkontakten, Präsenzmeldern, Kartenlesern usw. verwendet werden können
- Integrierter Webserver (WiFi oder LAN) für einfache Inbetriebnahme, Parametrierung, Trenddaten-Auswertung usw. via Laptop oder mobilem Endgerät
Die im Katherm QK verbauten langen Ventilatoren sorgen für eine gleichmäßige Luftdurchströmung durch den Konvektor. Das sorgt gleichzeitig für mehr Behaglichkeit und einen gerichteten Luftaustritt aus dem Kanal.
- Für schnellen Anschluss
- Spart Montagezeit
- Ventile optional (Zubehör)
- Für einen schnellen und sicheren Elektroanschluss
- Spart Montagezeit
- Für Regelungsvarianten: KaControl, -C1 und elektromechanisch 230 V, -00
- Inkl. Netzteil 230/24 V
- Kopfstück abnehmbar zur einfachen Kopplung von Kanälen
- Als Sichtschutz und Schutz vor Verschmutzungen
- Aus bewährter Kombination Kuper/Aluminium
- Optimiert für Luftdurchströmung und Wärmeabgabe
- Grafit-grau beschichtet
Über das Katherm Zuluftmodul (Länge 400 mm) kann die aufbereitete Zuluft in die Räume geleitet werden.
Leistungsdaten berechnen
Schallleistung Oktavspektrum
Die Schallleistung ist anwendungsabhängig nach DIN EN ISO 3741 (im Hallraum), nach DIN EN ISO 3744 (im reflexionsarmen Halbraum) oder nach DIN EN ISO 9614 (Intensitätsmethode) bestimmt.
Oktave Spektrum
EPD-Daten
Artikelnummernspezifische Ökobilanzdaten basieren auf verifizierter EPD nach EN 15804, welche bei The International EPD System zum Download verfügbar ist. Separate Unterteilung der Lebenszyklus-Module über Button „EPD Datenblatt“ online verfügbar. Die Umweltauswirkungen des Moduls B beziehen sich auf 1 Jahr der Nutzung. A: Herstellungs- und Errichtungsphase - B: Nutzungsphase - C: Entsorgungsphase - D: Vorteile und Belastungen außerhalb der Systemgrenze
| A | B | C | D | |
|---|---|---|---|---|
| GWP - Gesamt kg CO2 Äq. | 6,79E+01 | 6,67E+00 | 2,73E+00 | -3,26E+01 |
| GWP - Fossil kg CO2 Äq. | 6,92E+01 | 5,99E+00 | 2,73E+00 | -3,23E+01 |
| GWP - Biogen kg CO2 Äq. | -1,86E+00 | 6,48E-01 | 1,09E-03 | -2,47E-02 |
| GWP - Luluc kg CO2 Äq. | 6,45E-01 | 3,27E-02 | 1,41E-04 | -2,68E-01 |
| ODP kg CFC-11 Äq. | 5,51E-06 | 4,21E-07 | 5,62E-08 | -2,27E-06 |
| AP mol H+ Äq. | 7,57E-01 | 4,78E-02 | 1,14E-03 | -3,91E-01 |
| EP - Süßwasser kg P Äq. | 6,09E-02 | 3,33E-03 | 3,68E-05 | -3,31E-02 |
| EP - Salzwasser kg P Äq. | 1,50E-01 | 1,27E-02 | 3,88E-04 | -3,65E-02 |
| EP - Land mol N Äq. | 8,84E-01 | 6,72E-02 | 4,07E-03 | -4,17E-01 |
| POCP kg NMVOC | 2,58E-01 | 1,61E-02 | 9,76E-04 | -1,23E-01 |
| ADPE kg Sb Äq. | 8,87E-03 | 7,12E-04 | 8,98E-07 | -6,29E-03 |
| ADPF MJ | 9,41E+02 | 1,44E+02 | 2,83E+00 | -4,03E+02 |
| WDP m³ Welt-Äq. entzogen | 3,21E+01 | 1,00E+00 | 8,58E-02 | -5,69E+00 |
| GWP-GHG kg CO2 Äq. | 6,82E+01 | 5,94E+00 | 2,73E+00 | -3,14E+01 |
| PM Krankheitsfälle | 4,19E-06 | 1,84E-07 | 1,75E-08 | -2,34E-06 |
| IR kBq U-235 Äq. | 7,65E+00 | 4,82E+00 | 1,66E-02 | -3,73E+00 |
| ETP - FW CTUe | 4,27E+03 | 3,37E+02 | 1,18E+01 | -2,76E+03 |
| HTP - C CTUh | 2,91E-07 | 1,05E-08 | 4,35E-10 | -1,70E-07 |
| HTP - NC CTUh | 6,04E-06 | 4,46E-07 | 6,20E-09 | -4,25E-06 |
| SQP - | 5,54E+02 | 7,06E+01 | 4,03E+00 | -1,58E+02 |
| PERE MJ | 2,20E+02 | 2,76E+01 | 9,63E-02 | -8,15E+01 |
| PERM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PERT MJ | 2,20E+02 | 2,76E+01 | 9,63E-02 | -8,15E+01 |
| PENRE MJ | 9,41E+02 | 1,44E+02 | 2,83E+00 | -4,03E+02 |
| PENRM MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| PENRT MJ | 9,41E+02 | 1,44E+02 | 2,83E+00 | -4,03E+02 |
| SM kg | 5,84E-02 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RSF MJ | 3,96E-04 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NRSF MJ | 2,55E-02 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| FW m³ | 7,18E-01 | 6,38E-02 | 2,74E-03 | -2,01E-01 |
| HWD kg | 3,09E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| NHWD kg | 5,89E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| RWD kg | 2,56E-03 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| CRU kg | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| MFR kg | 9,98E-04 | 0,00E+00 | 1,18E+01 | 0,00E+00 |
| MER kg | 4,40E-06 | 0,00E+00 | 9,66E-01 | 0,00E+00 |
| EE (Elektrisch) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
| EE (Thermisch) MJ | 0,00E+00 | 0,00E+00 | 0,00E+00 | 0,00E+00 |
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Zubehör
Regelungszubehör KaControl MC

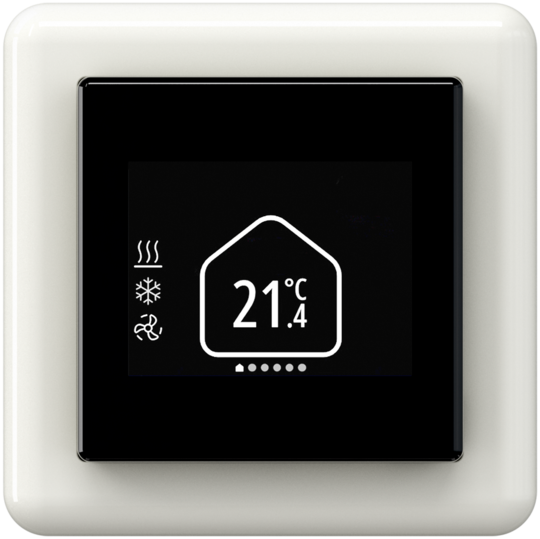

Touch Panel TP 2
Touchdisplay mit übersichtlichen Visualisierungen, schwarzer Bildschirmrand und weißes Gehäuse, 24 V, Raumbediengerät zur Montage in einer Unterputzdose mit frei wählbaren 55x55 mm Rahmen, Schutzart IP 20, aus Glas und PVC
Passend für: alle Geräte mit Regelungsvariante KaControl MC1 und MC2
Passend für: alle Geräte mit Regelungsvariante KaControl MC1 und MC2
Artikel-Nr.:
196003311101
Listenpreis
259,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Modbus TCP Lizenz
Lizenz für die Aktivierung der Modbus TCP Schnittstelle ab Werk, Hardware zur Nutzung der Schnittstelle verbaut und freigeschaltet
Passend für: alle Geräte mit Regelungsvariante KaControl MC
Passend für: alle Geräte mit Regelungsvariante KaControl MC
Artikel-Nr.:
196003361103
Listenpreis
130,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Modbus RTU Lizenz
Lizenz für die Aktivierung der Modbus RTU Schnittstelle ab Werk, Hardware zur Nutzung der Schnittstelle verbaut und freigeschaltet
Passend für: alle Geräte mit Regelungsvariante KaControl MC
Passend für: alle Geräte mit Regelungsvariante KaControl MC
Artikel-Nr.:
196003361102
Listenpreis
94,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
BACnet/IP Lizenz
Lizenz für die Aktivierung der BACnet/IP Schnittstelle ab Werk, Hardware zur Nutzung der Schnittstelle verbaut und freigeschaltet
Passend für: alle Geräte mit Regelungsvariante KaControl MC
Passend für: alle Geräte mit Regelungsvariante KaControl MC
Artikel-Nr.:
196003361104
Listenpreis
444,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
KNX Lizenz
Lizenz für die Aktivierung der KNX Schnittstelle ab Werk, Hardware zur Nutzung der Schnittstelle verbaut und freigeschaltet
Passend für: alle Geräte mit Regelungsvariante KaControl MC
Passend für: alle Geräte mit Regelungsvariante KaControl MC
Artikel-Nr.:
196003361101
Listenpreis
302,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren

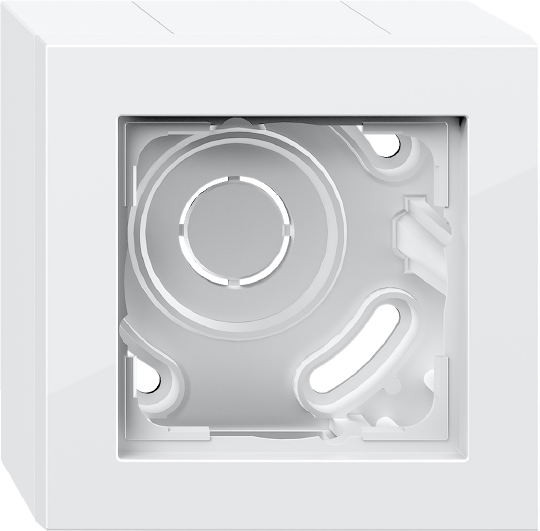

Aufputzgehäuse
komplett mit Abdeckrahmen, Aufputz, Farbe RAL 9010 reinweiß glänzend, aus Thermoplast, Typ 3304111
Passend für: Touch Panel TP 2
Passend für: Touch Panel TP 2
Artikel-Nr.:
196003304111
Listenpreis
61,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren

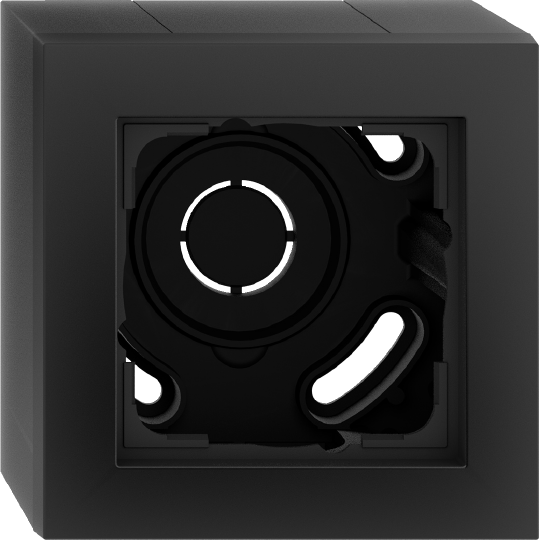

Aufputzgehäuse
komplett mit Abdeckrahmen, Aufputz, Farbe RAL 9005 tiefschwarz matt-seidenmatt, aus Thermoplast, Typ 3304112
Passend für: Touch Panel TP 2
Passend für: Touch Panel TP 2
Artikel-Nr.:
196003304112
Listenpreis
82,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren

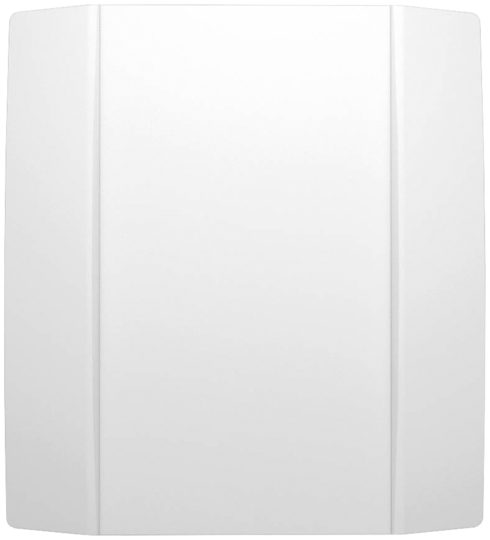

Raumtemperaturfühler
zur Erfassung der Raumtemperatur, Aufputz, Schutzart IP 20, Farbe RAL 9010 reinweiß, aus Polycarbonat, Typ 3321111
Passend für: alle Geräte mit Regelungsvariante KaControl MC
Passend für: alle Geräte mit Regelungsvariante KaControl MC
Artikel-Nr.:
196003321111
Listenpreis
60,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Touch Panel TP 2
Touchdisplay mit übersichtlichen Visualisierungen, schwarzer Bildschirmrand und schwarzes Gehäuse, 24 V, Raumbediengerät zur Montage in einer Unterputzdose mit frei wählbaren 55x55 mm Rahmen, Schutzart IP 20, aus Glas und PVC
Passend für: alle Geräte mit Regelungsvariante KaControl MC1 und MC2
Passend für: alle Geräte mit Regelungsvariante KaControl MC1 und MC2
Artikel-Nr.:
196003311122
Listenpreis
259,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Ventilkits
Differenzdruckunabhängiges Ventilkit
Heizen, 2-Leiter, enthält 1 Stück DDU-Ventil Durchgangsform, 1 Stück absperrbare Rücklaufverschraubung Durchgangsform, Anschluss 1/2 Zoll, Max. Betriebsdruck 10 bar, beigestellt
Passend für: Katherm QK Unterflurkonvektoren, min. Durchflussmenge 10 l/h, max. Durchflussmenge 170 l/h, DN 15
Passend für: Katherm QK Unterflurkonvektoren, min. Durchflussmenge 10 l/h, max. Durchflussmenge 170 l/h, DN 15
Artikel-Nr.:
194000347924
Listenpreis
100,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Differenzdruckunabhängiges Ventilkit
Heizen, 2-Leiter, enthält 1 Stück DDU-Ventil Durchgangsform, 1 Stück absperrbare Rücklaufverschraubung Durchgangsform, Anschluss 1/2 Zoll, Max. Betriebsdruck 10 bar, beigestellt
Passend für: Katherm QK Unterflurkonvektoren, min. Durchflussmenge 35 l/h, max. Durchflussmenge 420 l/h, DN 15
Passend für: Katherm QK Unterflurkonvektoren, min. Durchflussmenge 35 l/h, max. Durchflussmenge 420 l/h, DN 15
Artikel-Nr.:
194000347934
Listenpreis
114,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Voreinstellbares Ventilkit
enthält 1 voreinstellbares Ventil in Durchgangsform, 1 absperrbare Rücklaufverschraubung in Durchgangsform, Anschluss 1/2 Zoll, Max. Betriebsdruck 10 bar, beigestellt
Passend für: Katherm QK Unterflurkonvektoren, DN 15
Passend für: Katherm QK Unterflurkonvektoren, DN 15
Artikel-Nr.:
194000142111
Listenpreis
64,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Ventilstellantriebe, beigestellt
Ventilstellantrieb
Antrieb T, 24 V AC/DC, 2-Punkt, stromlos geschlossen, 0,5m Anschlussleitung-MB2, PVC, VA10N, 1 W, Schutzklasse III, Schutzart IP 54 Kabellänge 0,12 m, beigestellt, aus Polyamid
Passend für: alle Geräte mit Regelungsvariante elektromechanisch, KaControl MC1, KaControl C1 in Verbindung mit 2-Wege-Ventil oder differenzdruckunabhängigem Ventil
Passend für: alle Geräte mit Regelungsvariante elektromechanisch, KaControl MC1, KaControl C1 in Verbindung mit 2-Wege-Ventil oder differenzdruckunabhängigem Ventil
Artikel-Nr.:
196TS0P240500AB
Listenpreis
68,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Ventile und Rücklaufverschraubungen
Voreinstellbares Thermostatventil
2- u. 4-Leiter, Durchgangsform, voreinstellbar, Anschluss 1/2 Zoll, vernickelt, Max. Betriebsdruck 10 bar, beigestellt
Passend für: Katherm NK, Katherm QK, Katherm HK oder Katherm QK nano, max. Durchflussmenge 260 l/h, DN 15
Passend für: Katherm NK, Katherm QK, Katherm HK oder Katherm QK nano, max. Durchflussmenge 260 l/h, DN 15
Artikel-Nr.:
194000346909
Listenpreis
41,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Voreinstellschlüssel
Pro Projekt einmal notwendig.
Passend für: voreinstellbare Ventilunterteile, Ventilkits und Konvektor-Anschlussgarnitur
Passend für: voreinstellbare Ventilunterteile, Ventilkits und Konvektor-Anschlussgarnitur
Artikel-Nr.:
194000346915
Listenpreis
7,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Absperrbare Rücklaufverschraubung
2- u. 4-Leiter, Durchgangsform, Anschluss 1/2 Zoll, vernickelt, Max. Betriebsdruck 10 bar, beigestellt
Passend für: Katherm NK, Katherm QK, Katherm HK oder Katherm QK nano, max. Durchflussmenge 610 l/h, DN 15
Passend für: Katherm NK, Katherm QK, Katherm HK oder Katherm QK nano, max. Durchflussmenge 610 l/h, DN 15
Artikel-Nr.:
194000145952
Listenpreis
22,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Differenzdruckunabhängiges Thermostatventil AQH
2- u. 4-Leiter, Durchgangsform, differenzdruckunabhängig, Anschluss 1/2 Zoll, vernickelt, Max. Betriebsdruck 10 bar, beigestellt
Passend für: Katherm NK, Katherm QK, Katherm HK oder Katherm QK nano, min. Durchflussmenge 35 l/h, max. Durchflussmenge 420 l/h, DN 15
Passend für: Katherm NK, Katherm QK, Katherm HK oder Katherm QK nano, min. Durchflussmenge 35 l/h, max. Durchflussmenge 420 l/h, DN 15
Artikel-Nr.:
194000347913
Listenpreis
92,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Gehrungsecken
Gehrungsecke
Roll-Rost Aluminium, natur eloxiert, 90 Grad, Stabtiefe 5 mm, Stabhöhe 18 mm, Stababstand 12 mm, Freier Querschnitt ca. 70 %
Passend für: Katherm QK, Baubreite 215 mm
Passend für: Katherm QK, Baubreite 215 mm
Artikel-Nr.:
194000142522
Listenpreis
752,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Gehrungsecke
Roll-Rost Aluminium, natur eloxiert, andere Winkel, Stabtiefe 5 mm, Stabhöhe 18 mm, Stababstand 12 mm, Freier Querschnitt ca. 70 %
Passend für: Katherm QK, Baubreite 215 mm
Passend für: Katherm QK, Baubreite 215 mm
Artikel-Nr.:
194000142622
Listenpreis
875,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Gehrungsecke
Linear-Rost Aluminium, natur eloxiert, 90 Grad, Stabtiefe 5 mm, Stabhöhe 18 mm, Stababstand 12 mm, Freier Querschnitt ca. 70 %
Passend für: Katherm QK, Baubreite 215 mm
Passend für: Katherm QK, Baubreite 215 mm
Artikel-Nr.:
194000142722
Listenpreis
513,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Gehrungsecke
Linear-Rost Aluminium, natur eloxiert, andere Winkel, Stabtiefe 5 mm, Stabhöhe 18 mm, Stababstand 12 mm, Freier Querschnitt ca. 70 %
Passend für: Katherm QK, Baubreite 215 mm
Passend für: Katherm QK, Baubreite 215 mm
Artikel-Nr.:
194000142822
Listenpreis
600,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Montageabdeckungen
Montageabdeckung
aus Holz zum Schutz während der Bauphase, werksseitig eingelegt, Roste werden separat verpackt geliefert
Preis per lfd. m
Passend für: Katherm QK 215
Preis per lfd. m
Passend für: Katherm QK 215
Artikel-Nr.:
194000100922
Listenpreis
19,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Mehrpreise Druckprüfung
Grundpreis Druckprüfung
einmalig je Projekt und Abrufauftrag, Max. Betriebsdruck 16 bar
Passend für: Katherm QK Unterflurkonvektoren
Passend für: Katherm QK Unterflurkonvektoren
Artikel-Nr.:
142990042161
Listenpreis
338,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Mehrpreis Druckprüfung
pro Gerät, Max. Betriebsdruck 16 bar
Passend für: Katherm QK Unterflurkonvektoren
Passend für: Katherm QK Unterflurkonvektoren
Artikel-Nr.:
142990042160
Listenpreis
61,00 €
zzgl. 19% MwSt.
Produkt wurde hinzugefügt
Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
Downloads
Konformitätserklärungen/Urkunden/Zertifikate
Recycling-Zertifikat
PDF
(143 kB)
Zertifikat ISO 9001, 14001, 50001
PDF
(113 kB)
Herstellererklärung VDI 6022 Katherm QK/Katherm QK nano
PDF
(106 kB)
EU-Konformitätserklärung Katherm Unterflurkonvektoren
PDF
(457 kB)
Digitale EPD-Datenbank Katherm QK
DGNB-Registrierung Katherm QK
EPD Katherm QK
PDF
(2,7 MB)
Produktübergreifende Informationen
Produktübersicht
PDF
(11,3 MB)
Unterflursysteme für ein behagliches Raumklima
PDF
(3,7 MB)
Kampmann Hotel-Referenzen
PDF
(5,8 MB)
Informationsblatt DIN EN 16430 für Unterflurkonvektoren
PDF
(360 kB)
Übersicht Katherm Zuluftvarianten
PDF
(4 MB)
DataNorm
DataNorm, Datensatz (Stand 01/2026)
ZIP
(4,4 MB)
Anleitungen
KaControl MC - Multi Connect Klimaregelung Kurzanleitung
PDF
(2,3 MB)
Katherm QK, Kurzanleitung
PDF
(4 MB)
Katherm QK Unterflurkonvektoren
PDF
(5,1 MB)
Technische Kataloge
KaControl MC - Multi Connect Klimaregelung
PDF
(2,2 MB)
Katherm QK, QK nano Unterflurkonvektoren
PDF
(13,3 MB)
BIM-Daten
BIM-Daten Kampmann Group
VDI-/BDH-Datensatz
VDI 3805 Datensatz Teil 6
ZIP
(232 kB)
CAD-Zeichnungen
Katherm QK 215, PDF Draufsichten
PDF
(1,2 MB)
Katherm QK 215, PDF Schnitte
PDF
(89 kB)
Katherm QK 215, PDF Vorderansichten
PDF
(132 kB)
Katherm QK 215, DWG Draufsichten
DWG
(4 MB)
Katherm QK 215, DWG Schnitte
DWG
(394 kB)
Katherm QK 215, DWG Vorderansichten
DWG
(361 kB)
Verlegepläne
Katherm QK, Regelungsvariante KaControl MC
PDF
(1,1 MB)
Persönliche Beratung
Nutzen Sie unser flächendeckendes VertriebsnetzBitte tragen Sie hier Ihre Postleitzahl ein.
