Unterflurkonvektoren

Katherm QK

Artikel-Nr.: 142411111227M1

Passen Sie die Werte schnell & einfach über die Dropdowns Ihren Wünschen an.

Listenpreis

1.883,00 €

zzgl. 19% MwSt.

Übersicht

Regelungssystem KaControl MC zur Bedienung über separates Touch Panel TP 2
Raum-Gruppenregelung von bis zu zehn Geräten via werkseitigen CAN-Bus (bis zu 100m)
Bedarfsabhängige Ventilatorautomatik oder wahlweise manuelle Lüftersteuerung
Frei konfigurierbare Multifunktionseingänge die beispielsweise zur Erfassung von Temperaturen, Fensterkontakten, Präsenzmeldern, Kartenlesern usw. verwendet werden können
Integrierter Webserver (WiFi oder LAN) für einfache Inbetriebnahme, Parametrierung, Trenddaten-Auswertung usw. via Laptop oder mobilem Endgerät

Die im Katherm QK verbauten langen Ventilatoren sorgen für eine gleichmäßige Luftdurchströmung durch den Konvektor. Das sorgt gleichzeitig für mehr Behaglichkeit und einen gerichteten Luftaustritt aus dem Kanal.

Für schnellen Anschluss
Spart Montagezeit
Ventile optional (Zubehör)

Für einen schnellen und sicheren Elektroanschluss
Spart Montagezeit
Für Regelungsvarianten: KaControl, -C1 und elektromechanisch 230 V, -00
Inkl. Netzteil 230/24 V

Kopfstück abnehmbar zur einfachen Kopplung von Kanälen

Als Sichtschutz und Schutz vor Verschmutzungen

Aus bewährter Kombination Kuper/Aluminium
Optimiert für Luftdurchströmung und Wärmeabgabe
Grafit-grau beschichtet

Über das Katherm Zuluftmodul (Länge 400 mm) kann die aufbereitete Zuluft in die Räume geleitet werden.

Leistungsdaten berechnen

Schallleistung Oktavspektrum

Die Schallleistung ist anwendungsabhängig nach DIN EN ISO 3741 (im Hallraum), nach DIN EN ISO 3744 (im reflexionsarmen Halbraum) oder nach DIN EN ISO 9614 (Intensitätsmethode) bestimmt.

Oktave Spektrum

EPD Daten

Artikelnummernspezifische Ökobilanzdaten basieren auf verifizierter EPD nach EN 15804, welche bei The International EPD System zum Download verfügbar ist. Separate Unterteilung der Lebenszyklus-Module über Button „EPD Datenblatt“ online verfügbar. Die Umweltauswirkungen des Moduls B beziehen sich auf 1 Jahr der Nutzung. A: Herstellungs- und Errichtungsphase - B: Nutzungsphase - C: Entsorgungsphase - D: Vorteile und Belastungen außerhalb der Systemgrenze

	A	B	C	D
GWP - Gesamt kg CO2 Äq.	3,63E+01	2,95E+00	1,21E+00	-1,44E+01
GWP - Fossil kg CO2 Äq.	3,66E+01	2,65E+00	1,21E+00	-1,43E+01
GWP - Biogen kg CO2 Äq.	-7,91E-01	2,87E-01	4,83E-04	-1,10E-02
GWP - Luluc kg CO2 Äq.	4,68E-01	1,45E-02	6,26E-05	-1,19E-01
ODP kg CFC-11 Äq.	3,12E-06	1,87E-07	2,49E-08	-1,00E-06
AP mol H+ Äq.	3,44E-01	2,12E-02	5,05E-04	-1,73E-01
EP - Süßwasser kg P Äq.	2,97E-02	1,47E-03	1,63E-05	-1,47E-02
EP - Salzwasser kg P Äq.	6,98E-02	5,64E-03	1,72E-04	-1,62E-02
EP - Land mol N Äq.	4,20E-01	2,98E-02	1,80E-03	-1,85E-01
POCP kg NMVOC	1,24E-01	7,15E-03	4,33E-04	-5,47E-02
ADPE kg Sb Äq.	3,92E-03	3,16E-04	3,98E-07	-2,79E-03
ADPF MJ	5,03E+02	6,39E+01	1,26E+00	-1,79E+02
WDP m³ Welt-Äq. entzogen	8,68E+00	4,45E-01	3,80E-02	-2,52E+00
GWP-GHG kg CO2 Äq.	3,60E+01	2,63E+00	1,21E+00	-1,39E+01
PM Krankheitsfälle	2,62E-06	8,17E-08	7,77E-09	-1,04E-06
IR kBq U-235 Äq.	6,58E+00	2,14E+00	7,34E-03	-1,65E+00
ETP - FW CTUe	2,09E+03	1,49E+02	5,23E+00	-1,22E+03
HTP - C CTUh	1,64E-07	4,64E-09	1,93E-10	-7,52E-08
HTP - NC CTUh	3,16E-06	1,98E-07	2,75E-09	-1,88E-06
SQP -	2,68E+02	3,13E+01	1,78E+00	-6,98E+01
PERE MJ	1,43E+02	1,22E+01	4,27E-02	-3,61E+01
PERM MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
PERT MJ	1,43E+02	1,22E+01	4,27E-02	-3,61E+01
PENRE MJ	5,03E+02	6,39E+01	1,26E+00	-1,79E+02
PENRM MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
PENRT MJ	5,03E+02	6,39E+01	1,26E+00	-1,79E+02
SM kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
RSF MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
NRSF MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
FW m³	2,48E-01	2,83E-02	1,22E-03	-8,91E-02
HWD kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
NHWD kg	1,72E+00	0,00E+00	0,00E+00	0,00E+00
RWD kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
CRU kg	0,00E+00	0,00E+00	0,00E+00	0,00E+00
MFR kg	0,00E+00	0,00E+00	5,23E+00	0,00E+00
MER kg	0,00E+00	0,00E+00	4,28E-01	0,00E+00
EE (Elektrisch) MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00
EE (Thermisch) MJ	0,00E+00	0,00E+00	0,00E+00	0,00E+00

EPD Datenblatt

Zubehör

Regelungszubehör KaControl MC

Touch Panel TP 2

Touchdisplay mit übersichtlichen Visualisierungen, 24 V, Raumbediengerät zu Montage in eine Unterputzdose mit frei wählbaren 55x55mm Rahmen, Schutzart IP 20, Farbe Schwarzer Bildschirmrand und weißes Gehäuse, aus Glas und PVC

Passend für: alle Geräte mit Regelungsvariante KaControl MC1 und MC2

Artikel-Nr.: 196003311101

Listenpreis

249,00 €

zzgl. 19% MwSt.

Details

Modbus TCP Lizenz ab Werk

Lizenz für die Aktivierung der Modbus TCP Schnittstelle ab Werk, Hardware zur Nutzung der Schnittstelle verbaut und freigeschaltet

Passend für: alle Geräte mit Regelungsvariante KaControl MC

Artikel-Nr.: 196003361103

Listenpreis

125,00 €

zzgl. 19% MwSt.

Details

Modbus RTU Lizenz ab Werk

Lizenz für die Aktivierung der Modbus RTU Schnittstelle ab Werk, Hardware zur Nutzung der Schnittstelle verbaut und freigeschaltet

Passend für: alle Geräte mit Regelungsvariante KaControl MC

Artikel-Nr.: 196003361102

Listenpreis

90,00 €

zzgl. 19% MwSt.

Details

BACnet/IP Lizenz ab Werk

Lizenz für die Aktivierung der BACnet/IP Schnittstelle ab Werk, Hardware zur Nutzung der Schnittstelle verbaut und freigeschaltet

Passend für: alle Geräte mit Regelungsvariante KaControl MC

Artikel-Nr.: 196003361104

Listenpreis

426,00 €

zzgl. 19% MwSt.

Details

KNX Lizenz ab Werk

Lizenz für die Aktivierung der KNX Schnittstelle ab Werk, Hardware zur Nutzung der Schnittstelle verbaut und freigeschaltet

Passend für: alle Geräte mit Regelungsvariante KaControl MC

Artikel-Nr.: 196003361101

Listenpreis

290,00 €

zzgl. 19% MwSt.

Details

Modbus TCP Lizenz nach Auslieferung

Lizenz für die Aktivierung der Modbus TCP Schnittstelle nach Auslieferung, Hardware bei allen Geräten mit KaControl MC immer verbaut und freischaltbar

Passend für: alle Geräte mit Regelungsvariante KaControl MC

Artikel-Nr.: 196003361203

Listenpreis

125,00 €

zzgl. 19% MwSt.

Details

Modbus RTU Lizenz nach Auslieferung

Lizenz für die Aktivierung der Modbus RTU Schnittstelle nach Auslieferung, Hardware bei allen Geräten mit KaControl MC immer verbaut und freischaltbar

Passend für: alle Geräte mit Regelungsvariante KaControl MC

Artikel-Nr.: 196003361202

Listenpreis

90,00 €

zzgl. 19% MwSt.

Details

BACnet/IP Lizenz nach Auslieferung

Lizenz für die Aktivierung der BACnet/IP Schnittstelle nach Auslieferung, Hardware bei allen Geräten mit KaControl MC immer verbaut und freischaltbar

Passend für: alle Geräte mit Regelungsvariante KaControl MC

Artikel-Nr.: 196003361204

Listenpreis

426,00 €

zzgl. 19% MwSt.

Details

KNX Lizenz nach Auslieferung

Lizenz für die Aktivierung der KNX Schnittstelle nach Auslieferung, Hardware bei allen Geräten mit KaControl MC immer verbaut und freischaltbar

Passend für: alle Geräte mit Regelungsvariante KaControl MC

Artikel-Nr.: 196003361201

Listenpreis

290,00 €

zzgl. 19% MwSt.

Details

Aufputzgehäuse

komplett mit Abdeckrahmen, Aufputz, Farbe RAL 9010 reinweiß glänzend, aus Thermoplast, Typ 3304111

Passend für: Touch Panel TP 2

Artikel-Nr.: 196003304111

Listenpreis

59,00 €

zzgl. 19% MwSt.

Details

Aufputzgehäuse

komplett mit Abdeckrahmen, Aufputz, Farbe RAL 9005 tiefschwarz matt-seidenmatt, aus Thermoplast, Typ 3304112

Passend für: Touch Panel TP 2

Artikel-Nr.: 196003304112

Listenpreis

79,00 €

zzgl. 19% MwSt.

Details

Raumtemperaturfühler

zur Erfassung der Raumtemperatur, Aufputz, Schutzart IP 20, Farbe RAL 9010 reinweiß, aus Polycarbonat, Typ 3321111

Passend für: alle Geräte mit Regelungsvariante KaControl MC

Artikel-Nr.: 196003321111

Listenpreis

58,00 €

zzgl. 19% MwSt.

Details

Ventilkits

Ventilkit

2-Leiter, enthält 1 Stück voreinstellbares Ventilunterteil in Durchgangsform, 1 Stück, 1 Stück absperrbare RVS in Durchgangsform, Stellantrieb 24 V, Anschluss 1/2 Zoll

Passend für: Katherm QK, Katherm QK Unterflurkonvektoren

Artikel-Nr.: 194000142110

Listenpreis

46,00 €

zzgl. 19% MwSt.

Details

Ventilstellantriebe

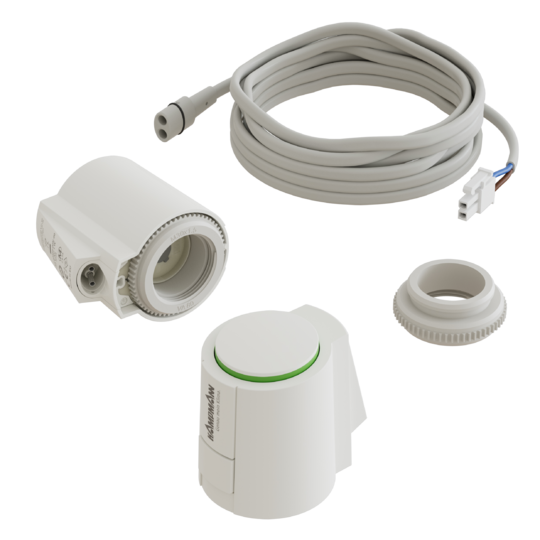

Ventilstellantriebskit

Antrieb T, 24 V AC/DC, 2-Punkt, stromlos geschlossen, 0,5m Anschlussleitung-MB2, PVC, VA10N, 1 W, Schutzklasse III, Schutzart IP 54, Kabellänge 0,12 m, beigestellt, aus Polyamid

Passend für: alle Geräte mit Regelungsvariante elektromechanisch, KaControl MC1, KaControl C1 in Verbindung mit 2-Wege-Ventil oder differenzdruckunabhängigem Ventil

Artikel-Nr.: 1960TS0P24050010B

Listenpreis

65,00 €

zzgl. 19% MwSt.

Details

Ventile und Rücklaufverschraubungen

Ventilunterteil

Durchgangsform, voreinstellbar, Anschluss 1/2 Zoll, KVS-Wert 1 m³/h, Max. Betriebsdruck 10 bar

Passend für: Katherm NK 182 (Kanalhöhen 150 mm und 200 mm), Katherm NK 232/300/380 (alle Kanalhöhen), Katherm QK, DN 15

Artikel-Nr.: 194000346909

Listenpreis

39,00 €

zzgl. 19% MwSt.

Details

Voreinstellschlüssel

Pro Projekt einmal notwendig.

Passend für: voreinstellbare Ventilunterteile, Ventilkits und Konvektor-Anschlussgarnitur

Artikel-Nr.: 194000346915

Listenpreis

7,00 €

zzgl. 19% MwSt.

Details

Absperrbare Rücklaufverschraubung

Durchgangsform, Anschluss 1/2 Zoll

Passend für: Katherm NK, Katherm QK oder Katherm HK

Artikel-Nr.: 194000145952

Listenpreis

21,00 €

zzgl. 19% MwSt.

Details

Differenzdruckunabhängiges Ventilkit

Anschluss 1/2 Zoll, Max. Betriebsdruck 10 bar, beigestellt

Passend für: DN 15

Artikel-Nr.: 194000347913

Listenpreis

88,00 €

zzgl. 19% MwSt.

Details

Gehrungsecken

Gehrungsecke

Roll-Rost Aluminium, natur eloxiert, 90 Grad, Stabtiefe 5 mm, Stabhöhe 18 mm, Stababstand 12 mm, Freier Querschnitt ca. 70 %

Passend für: Katherm QK

Artikel-Nr.: 194000142519

Listenpreis

663,00 €

zzgl. 19% MwSt.

Details

Gehrungsecke

Roll-Rost Aluminium, natur eloxiert, andere Winkel, Stabtiefe 5 mm, Stabhöhe 18 mm, Stababstand 12 mm, Freier Querschnitt ca. 70 %

Passend für: Katherm QK

Artikel-Nr.: 194000142619

Listenpreis

769,00 €

zzgl. 19% MwSt.

Details

Gehrungsecke

Linear-Rost Aluminium, natur eloxiert, 90 Grad, Stabtiefe 5 mm, Stabhöhe 18 mm, Stababstand 12 mm, Freier Querschnitt ca. 70 %

Passend für: Katherm QK

Artikel-Nr.: 194000142719

Listenpreis

458,00 €

zzgl. 19% MwSt.

Details

Gehrungsecke

Linear-Rost Aluminium, natur eloxiert, andere Winkel, Stabtiefe 5 mm, Stabhöhe 18 mm, Stababstand 12 mm, Freier Querschnitt ca. 70 %

Passend für: Katherm QK

Artikel-Nr.: 194000142819

Listenpreis

525,00 €

zzgl. 19% MwSt.

Details

Montageabdeckungen

Montageabdeckung

aus Holz zum Schutz während der Bauphase, werksseitig eingelegt, Roste werden separat verpackt geliefert
Preis per lfd. m

Passend für: Katherm QK

Artikel-Nr.: 194000100919

Listenpreis

17,00 €

zzgl. 19% MwSt.

Details

Mehrpreise Druckprüfung

Grundpreis Druckprüfung

einmalig je Projekt und Abrufauftrag, Max. Betriebsdruck 16 bar

Passend für: Katherm QK Unterflurkonvektoren

Artikel-Nr.: 142990042161

Listenpreis

324,00 €

zzgl. 19% MwSt.

Details

Mehrpreis Druckprüfung

pro Gerät, Max. Betriebsdruck 16 bar

Passend für: Katherm QK Unterflurkonvektoren

Artikel-Nr.: 142990042160

Listenpreis

59,00 €

zzgl. 19% MwSt.

Details
