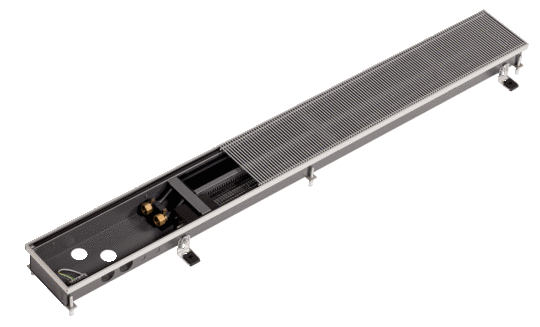

Katherm QK nano

EC-Querstromventilator-Konvektion mit kleinen Abmessungen.
Katherm QK nano

Übersicht

Der Katherm QK nano fühlt sich besonders wohl, wenn das Platzangebot begrenzt ist. Durch die geringen Kanalabmessungen kann maximales Raumvolumen ausgenutzt werden. Ideal für große Bürokomplexe.
Trotz einer Kanalhöhe von nur 70 mm und einer Kanalbreite von 165 mm bietet der Katherm QK Nano umfangreiches Zubehör. Das macht ihn herrlich komfortabel.
Flach, filigran, dezent! Das FineLine Rost wurde speziell für den Katherm QK Nano entwickelt und sorgt für ein harmonisches Gesamtbild, das jeder Architektur schmeichelt.
Ob im Neubau oder Sanierungsfall. Das Zusammenspiel aus laufleisem EC-Querstromventilator und Hochleistungs-Kupfer-Aluminium-Konvektor sorgt für optimales Raumklima bei hoher Wärmeleistung und geringster Schallbelastung.
Für max. Behaglichkeit im Raum sorgt die strömungsoptimierte Luftführung mit fassadenseitigem Luftauslass. Mit garantierter Leistung gemessen nach DIN EN 16430.
  • Für Ventile und Elektrobauteile
  • Mit Abdeckblech als Sichtschutz und Schutz vor Verschmutzungen
  • Zum einfachen Befestigen des Bodenkanals
  • Mit Gummiunterlage zur Schallentkopplung
  • Elektromechanisch 24 V
  • Elektromechanisch 230 V inkl. Netzteil und Anschlussklemmblock, oder KaControl inkl. Netzteil Steuerplatine und Anschlussdose
  • Verhindert Schäden am Konvektor beim Montieren der Ventile oder Anschlussverschraubungen

Referenzen

Deutsches Fußballmuseum, Dortmund

Deutsches Fußballmuseum, Dortmund

weiterlesen
Hotel Roomers, Baden-Baden

Hotel Roomers, Baden-Baden

weiterlesen
Schloß Hellbrunn, Salzburg

Schloß Hellbrunn, Salzburg

weiterlesen
Quartier Belvedere Central, Wien

Quartier Belvedere Central, Wien

weiterlesen
Rezydencja Busko, Busko Zdrój

Rezydencja Busko, Busko Zdrój

weiterlesen

Produktauswahl

Ihre Auswahl     Quer-Rost Stahl RAL 9006 beschichtet Alles zurücksetzen

Die Suche ergab 15 Treffer

Regelungsvariante

Baulänge

(mm)

Wärmeleistung1)

(W)

Schalldruckpegel2)

(dB(A))

Schallleistungspegel

(dB(A))

 Rostart Rostausführung Berechnung
elektromechanisch 24 V 900 52 – 772 < 20 – 34 < 28 – 42 Quer-Rost Stahl RAL 9006 beschichtet Berechnen
elektromechanisch 230 V 1100 52 – 772 < 20 – 34 < 28 – 42 Quer-Rost Stahl RAL 9006 beschichtet Berechnen
KaControl 1100 52 – 772 < 20 – 34 < 28 – 42 Quer-Rost Stahl RAL 9006 beschichtet Berechnen
elektromechanisch 24 V 1400 104 – 1545 < 20 – 37 < 28 – 45 Quer-Rost Stahl RAL 9006 beschichtet Berechnen
elektromechanisch 230 V 1600 104 – 1545 < 20 – 37 < 28 – 45 Quer-Rost Stahl RAL 9006 beschichtet Berechnen
KaControl 1600 104 – 1545 < 20 – 37 < 28 – 45 Quer-Rost Stahl RAL 9006 beschichtet Berechnen
elektromechanisch 24 V 1800 156 – 2317 < 20 – 39 < 28 – 47 Quer-Rost Stahl RAL 9006 beschichtet Berechnen
elektromechanisch 230 V 2000 156 – 2317 < 20 – 39 < 28 – 47 Quer-Rost Stahl RAL 9006 beschichtet Berechnen
KaControl 2000 156 – 2317 < 20 – 39 < 28 – 47 Quer-Rost Stahl RAL 9006 beschichtet Berechnen
elektromechanisch 24 V 2100 196 – 2912 20 – 40 28 – 48 Quer-Rost Stahl RAL 9006 beschichtet Berechnen
elektromechanisch 230 V 2300 196 – 2912 20 – 40 28 – 48 Quer-Rost Stahl RAL 9006 beschichtet Berechnen
KaControl 2300 196 – 2912 20 – 40 28 – 48 Quer-Rost Stahl RAL 9006 beschichtet Berechnen

1)Bei PWW 75/65 °C, tL1 = 20 °C

2)Die Schalldruckpegel wurden berechnet mit einer angenommenen Raumdämpfung von 8 dB(A).
