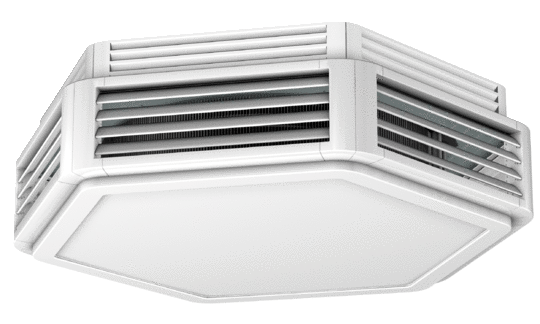

Lufterhitzer

Ultra

Deckengerät zur Heizung, Kühlung, Lüftung in exklusiven Großräumen.

Übersicht

Das Produktprogramm lässt Ihnen freie Gestaltungswahl: Mit einer Bauhöhe von nur 330 mm, drei verschiedenen Baugrößen, umfangreichem Zubehör u.v.m.

Für große Räume mit viel Fläche brauchen Sie den Ultra. Mit dem 4-lagigen Wärmetauscher hat der Ultra genau den richtigen Charakter zum Heizen mit Niedertemperatur. Durch den zusätzlichen Einsatz einer KaClima Wärmepumpe schaffen Sie sich ein zukunftssicheres System mit optimaler Energieeffizienz.

Unsere Produkte eignen sich zur Verwendung mit Kältemitteln. Nutzen Sie das natürliche Kältemittel CO₂ mit niedrigem Treibhauspotenzial.

Mit Ultra Lufterhitzern erhalten Sie leistungsstarke und zugleich energiesparende Geräte von Kampmann: Es wird nur die exakt benötigte Leistung gefahren – die neue stufenlose Regelung macht es möglich. Kein Watt weniger, aber eben auch nicht mehr. Für den Endnutzer bedeutet das: der Ultra emittiert auch kein Dezibel mehr als notwendig.

Bei unseren Lufterhitzern verpflichten wir uns dem Grundsatz „Alte Zöpfe abschneiden“ und setzen konsequent auf EC-Technologie. Das gesamte Ultra-Sortiment ist jetzt und in Zukunft ErP-konform. Unsere EC-Motoren arbeiten besonders energieeffizient und mit Sichel-Leiseläufer-Ventilatoren auch extrem ruhig.

Durch den Einsatz von energieeffizienten EC-Ventilatoren und der wartungsfreundlichen Kühlausführung mit außenliegendem Pumpensumpf werden langfristig erhebliche Kosten gespart.

Mit dem optimal dimensionierten, ringförmigen Wärmetauscher setzen Sie auf viel Heiz- und Kühlleistung in jede Richtung. Sie entscheiden durch die Einstellung der breiten Lamellen, in welche Richtung die aufbereitete Luft gelenkt werden soll, um ein absolut behagliches Klima herzustellen.

Stufenloser EC-Wechselstrom Sichel-Leiseläufer-Ventilator (siehe Abb.)
Hoher Wirkungsgrad durch aerodynamische Formgebung des Rotorgehäuses
Motorschutzart IP 54
Nach DIN ISO 21940-11 für die entsprechende Ventilatorkategorie nach ISO 14694 ausgewuchtetin die Ventilatornabe integrierter Außenläufermotor
In die Ventilatornabe integrierter Außenläufermotor
Erfüllt die Richtlinie (EU) 327/2011 ("LOT 11")

Heizen: Niedertemperaturversion für Betrieb mit sehr niedrigen Heizmitteltemperaturen
Kühlen: höchstmögliche Kühlleistung auch bei trockener Kühlung durch runden Wäremtauscher mit großer Oberfläche

Besonders energieeffizient als Komponente im hybriden System: Während der Ultra dezentral temperiert, sorgt ein klein dimensioniertes RLT-Gerät zentral für die Lüftung und Wärmerückgewinnung. Das spart Betriebskosten, weil alle Komponenten nur nach detektiertem Bedarf arbeiten. Und bereits bei der Investition und Installation profitieren Sie von der reduzierten Größe des RLT-Gerätes.

Einfache Zugänglichkeit durch Steckmutter-Schnellbefestigung und Positionierungshilfe
Außenliegender Pumpensumpf, für einfache Sichtkontrolle durch das Ausblasgitter
Schwimmerschalter leicht erreichbar – ohne Demontage von Bodendeckel und Kondensatwanne
Energiesparende Kondensatpumpe noch leistungsfähiger und leiser mit einer Förderhöhe von bis zu 8 m
Kontrollierter Restwasserabfluss bei der Wartung - Ausgussstutzen im Pumpensumpf

Gehäuse mit zur Wartung leicht abnehmbaren Bodendeckel

Die Luft strömt aus sechs Ausblasfeldern und wird durch Luftlenklamellen gerichtet. Diese sind durch Rasterung definiert in sechs Stellungen einstellbar.

Referenzen

Hagebau Ziesak, Bochum

Supermarkt aktiv & irma, Oldenburg

Mall of Berlin, Berlin

Garten-Center Grünwald, Baunatal

EDEKA-Markt, Haselünne
