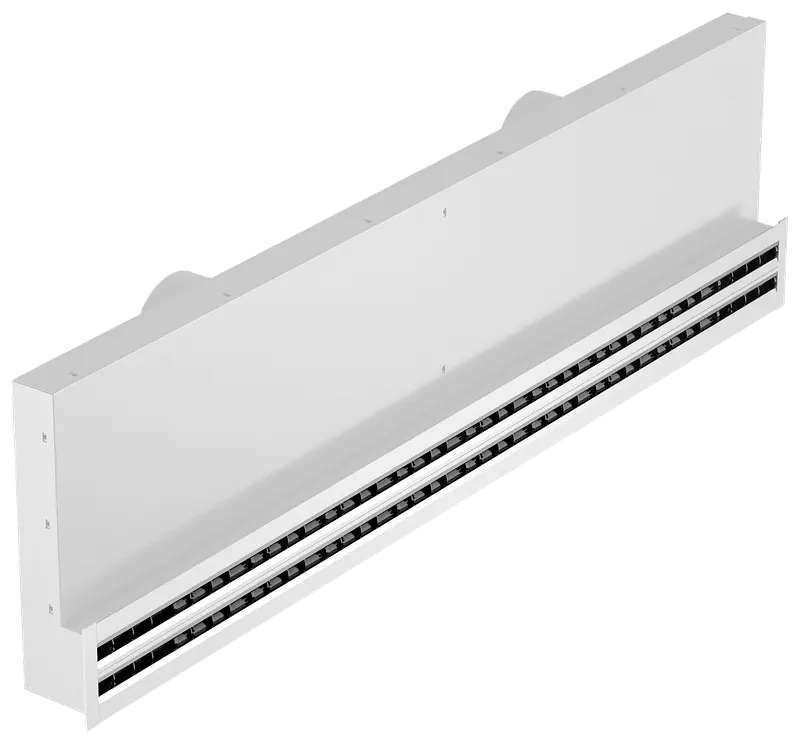

Manuell verstellbarer Kombidurchlass für den Einbau in Leichtbauwänden
Lüften
Übersicht
Berechnung und Auswahl
Planungsinformationen
Videos
Downloads
Geringe Schallleistungspegel

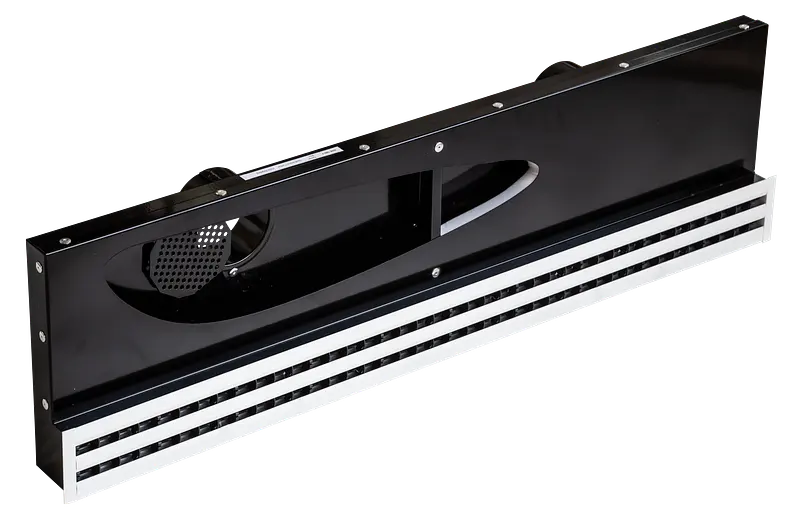

Integrierte Schalldämmkulissen im Anschlusskasten mindern die Übertragung von Anlagengeräuschen in den Raum sowie die Telefonieschallübertragung durch das Kanalsystem.
Einfache Revision

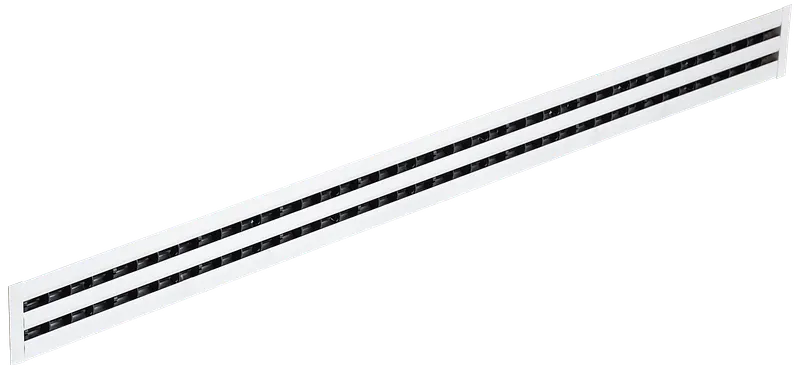

Durch die abnehmbare Frontblende lassen sich alle Bauteile leicht erreichen.

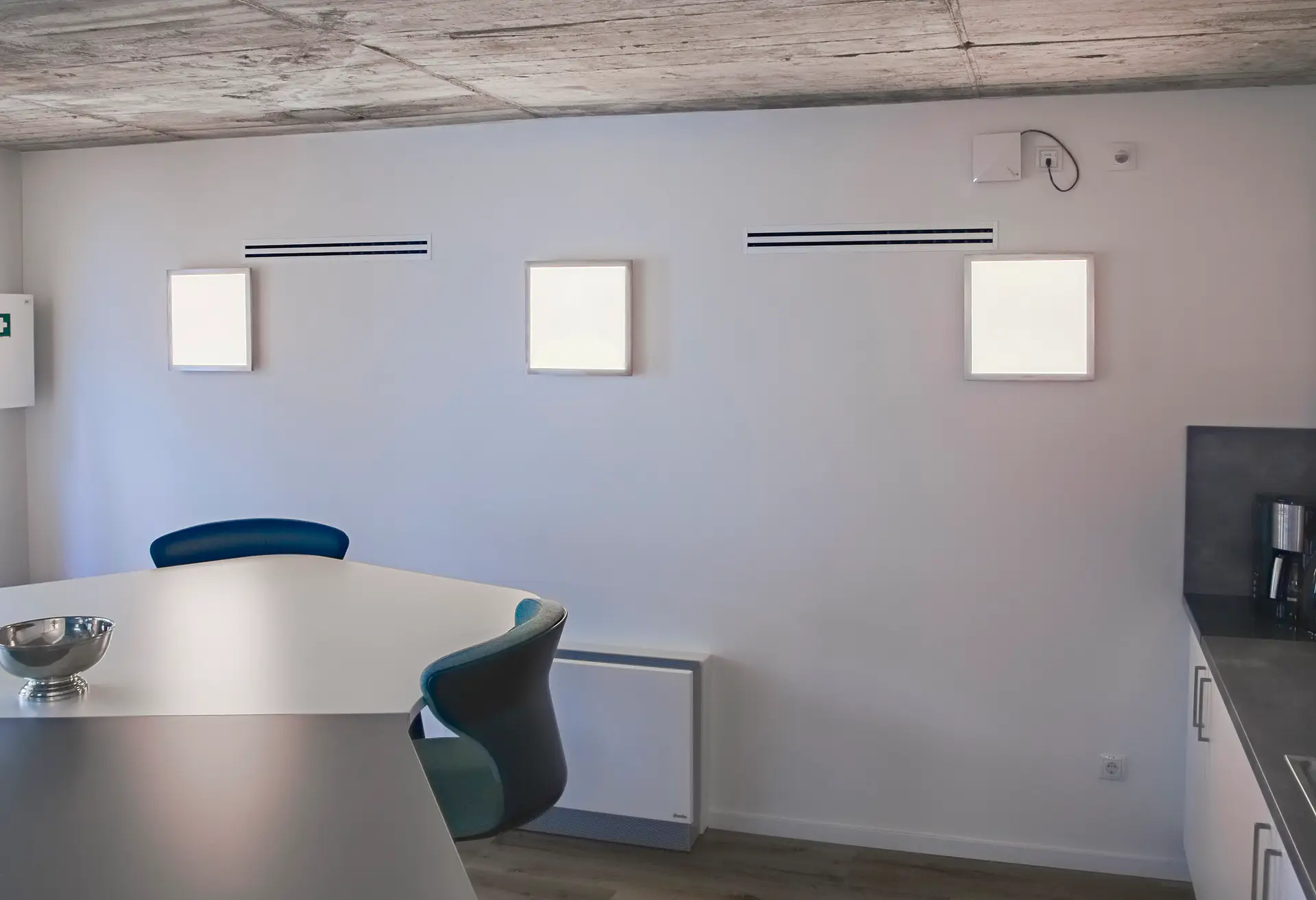

Variable Raumaufteilung
Im Büro selbst ist die Abhängung der Raumdecke nicht erforderlich.
Von der Flur-Zwischendecke aus werden die Büros zentral mit Zuluft beliefert und Abluft wird ihnen entzogen.
Es wurden noch keine Varianten gepflegt
Luftanschluss

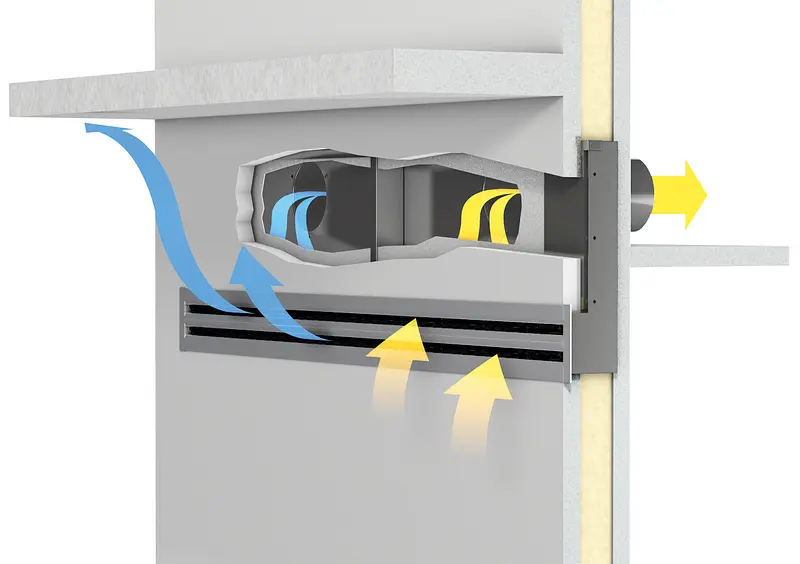

Über den Luftanschluss der rückseitigen Stutzen werden Zuluft und Abluft entlang des Schalldämpferelementes (nach VDI 6022) geführt und somit der so genannte Telefonieschall reduziert.
Der Durchlass ist kombiniert mit nur einer sichtbaren Front Zu- und Abluft.
Die Abluft kann dabei über ein Kanalsystem angeschlossen werden oder zentral über die Zwischendecke abgesaugt werden.
Steuerung der Luftstrahlrichtung
Über die Exzenterwalze kann die Luftstrahlrichtung im laufenden Betrieb zwischen 0° und 180° stufenlos verstellt werden.
In Abhängigkeit von der Walzenstellung lassen sich bei konstantem Luftvolumenstrom beliebige Strahlrichtungen oder bei gleichbleibender Strahlrichtung variable Volumenströme einstellen.
Der Unterdruck sorgt für eine stabile Strömung und präzise Strahllenkung bei geringen Schallleistungspegeln.
Bereits im Bereich der Austrittsebene des Schlitzes findet eine hohe Induktion statt.
Gleichrichterprofile sorgen dafür, dass die Austrittsgeschwindigkeiten über die Walzenlänge gleichmäßig und senkrecht zur Walze ausgebildet werden.
