Gipskartondecke

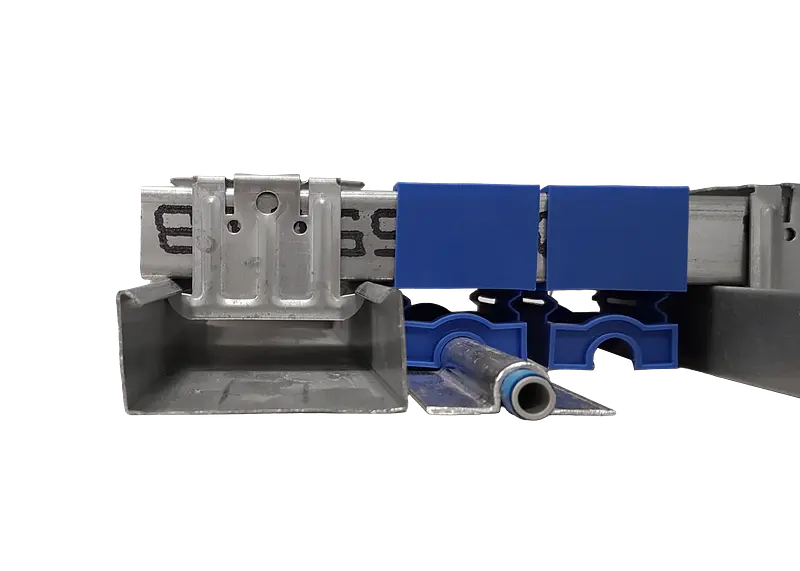

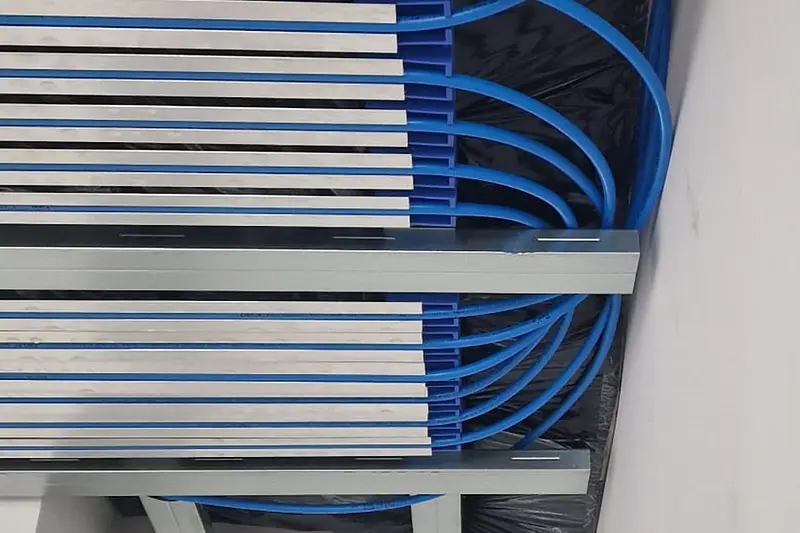

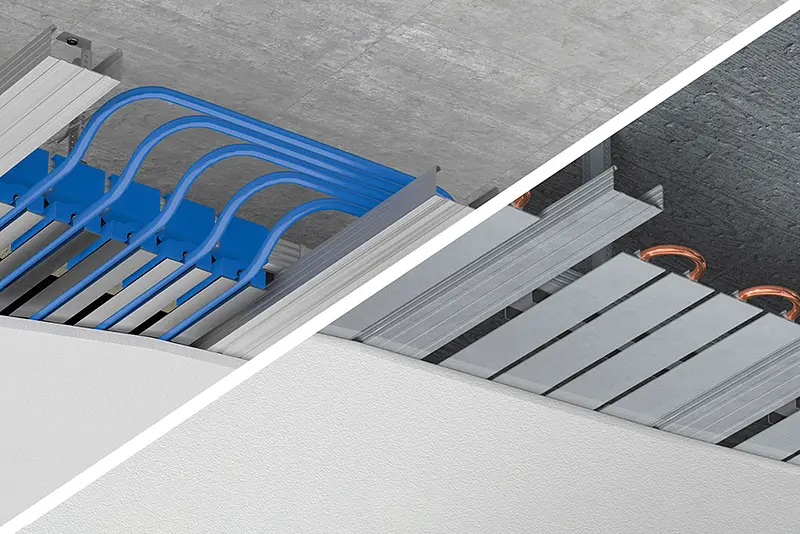

Für die Ausführung des Systems stehen PE‑RT‑Kunststoffrohr oder Kupferrohr zur Auswahl.

PE‑RT- Rohr bietet durch seine hohe Flexibilität entscheidende Vorteile: Die Register lassen sich leichter anpassen, wodurch insgesamt größere belegbare Flächen und damit eine effizientere Nutzung der Heiz-/ Kühldecke möglich werden.

Kupferrohre sind deutlich teurer und finden aufgrund des höheren Planungs- und Montageaufwands nur noch in besonderen Anwendungsbereichen Verwendung – etwa dann, wenn dies spezifisch gefordert wird, beispielsweise im Brandschutz oder bei projektspezifischen Sonderauflagen.

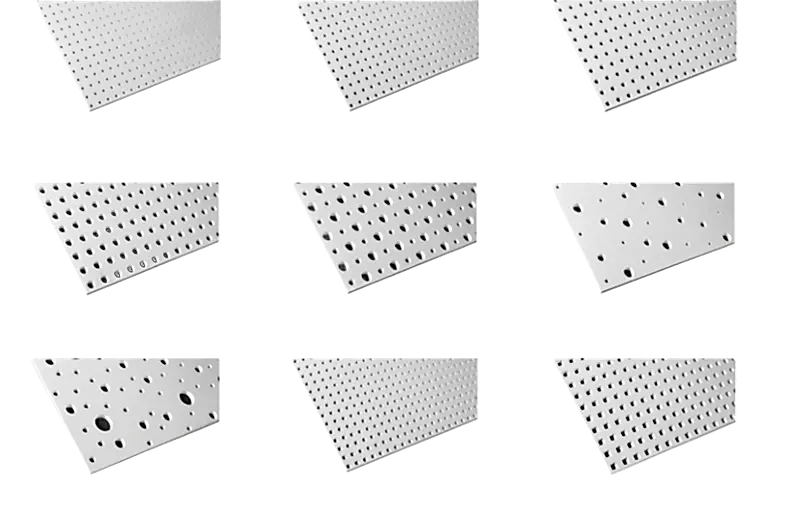

Die Deckenbeplankung steht in unterschiedlichen Ausführungen zur Verfügung, die sich in Optik, Akustik und thermischer Leistung unterscheiden.

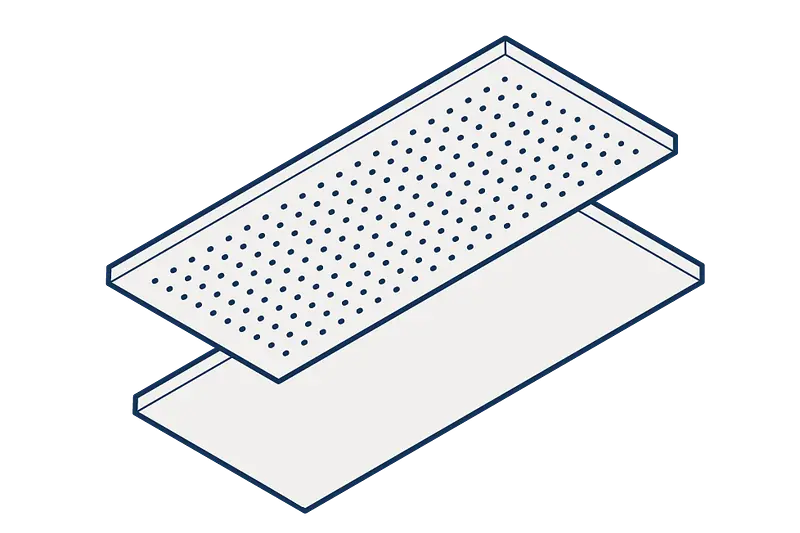

Ungelochte Platten eignen sich für Räume ohne besondere akustische Anforderungen und haben eine geschlossene Oberfläche. Aufgrund dieser geschlossenen Oberfläche ist auch der Einsatz in Räumen mit hygienischen Anforderungen sinnvoll.

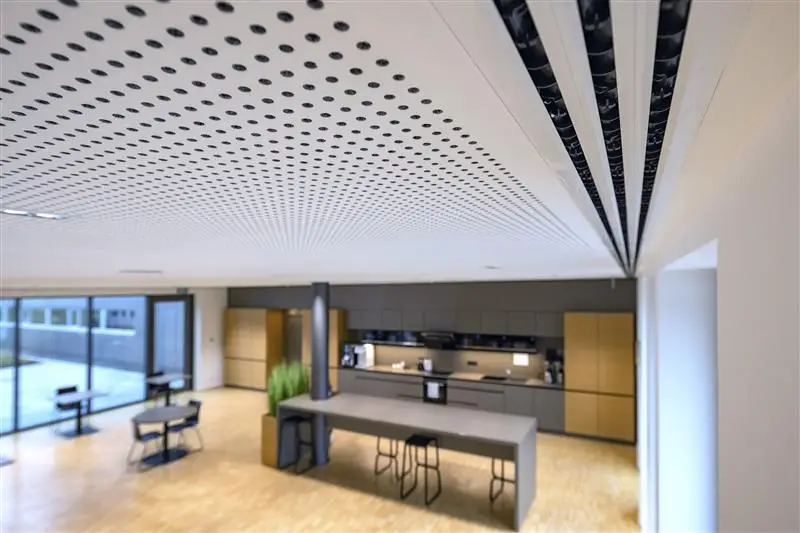

Gelochte Varianten verbessern hingegen die Raumakustik spürbar und reduzieren die Lautstärke.

Zusätzlich stehen beide Ausführungen auch in einer graphithaltigen Variante zur Verfügung. Durch die erhöhte Wärmeleitfähigkeit des Materials steigt die übertragbare Heiz‑ und Kühlleistung der Decke – ein Vorteil insbesondere bei begrenzten Flächen oder höheren Leistungsanforderungen.

Beim Montageumfang kann zwischen „nur Systemmontage“ und „Systemmontage und Trockenbau“ gewählt werden.

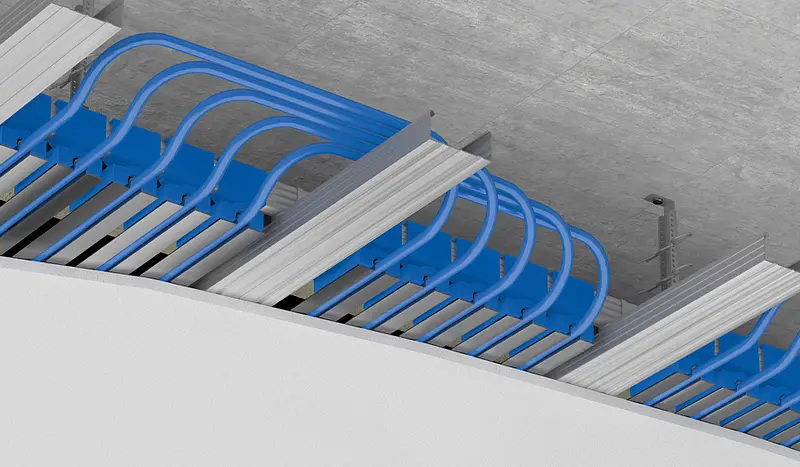

Bei der reinen Systemmontage installieren wir ausschließlich das Kühldeckensystem – also Wärmeleitprofile samt Rohr und die gesamte Rohrführung bis zum Hydraulischen Anschluss, Taupunktüberwachung, etc..

Wenn „Systemmontage und Trockenbau“ gewählt wird, übernehmen wir zusätzlich alle zugehörigen Trockenbauarbeiten wie die Unterkonstruktion, Beplankung, Verspachtelung und die vollständige Fertigstellung der Decke.

• Idealerweise liegen für die Vorplanung Deckenspiegel mit vorgesehenen und bemaßten Aussparungen vor.
• Erste Heiz- und Kühllastberechnung sowie geplante Systemtemperaturen sollten verfügbar sein.
• Diese Informationen ermöglichen die frühe Einordnung von Systemtyp, Leistungsbedarf und aktiven Deckenflächen.
• Planung und Abstimmung erfolgen in enger Zusammenarbeit mit unseren Technikern.

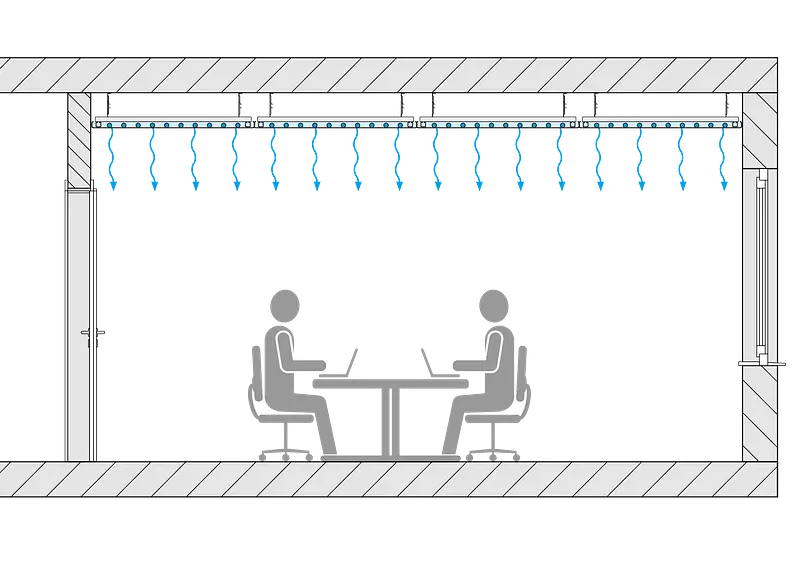

• Die nutzbare Deckenfläche bestimmt unter anderem die technisch erreichbare Heiz- und Kühlleistung.
• Frühzeitige Abschätzungen zum möglichen Belegungsgrad sind notwendig.
• Nur so lässt sich bewerten, ob die geforderte Raumlast abgedeckt werden kann.

• Mindestabhängehöhe von 150 mm erforderlich (Platz für Register, Rohrführung, Leitungswege).
• Mit Direktabhängern sind bis zu 90 mm möglich.

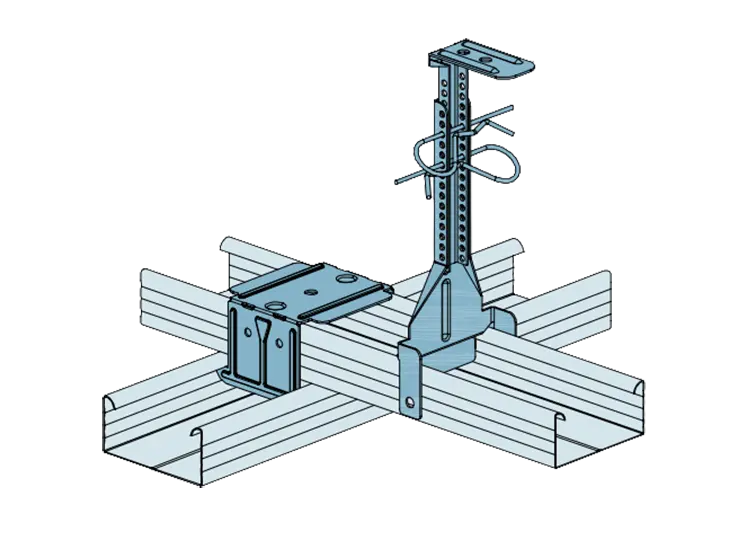

• Systemgewicht muss für die statische Betrachtung und die Planung der Unterkonstruktion berücksichtigt werden.

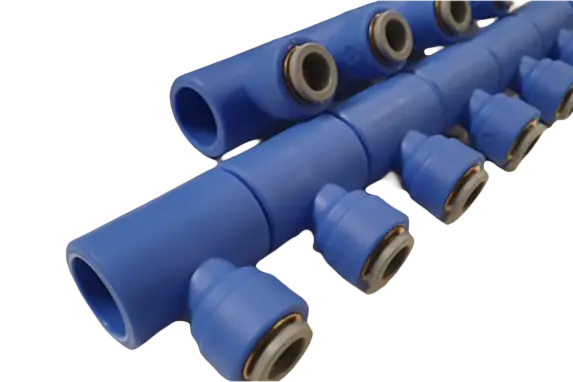

• Lage möglicher hydraulischer Anschlusspunkte sollte früh eingeplant werden.
• Weitere konstruktive Details werden in der Feinplanung festgelegt.

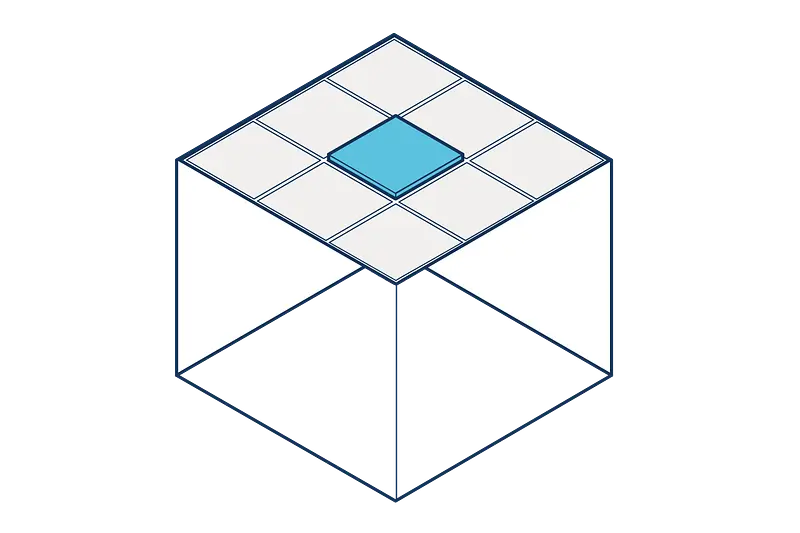

• Einbauten wie Lampen, Lautsprecher oder Revisionsöffnungen müssen vor der Detailplanung feststehen.
• Nach Vorliegen der Informationen kann die Integration in die Systemauslegung erfolgen, sodass eine kollisionsfreie Umsetzung sichergestellt ist.

Dehnungsfugen anordnen bei:

• Kühldecken mit Seitenlängen ab ca. 15 m oder Deckenfläche > 100 m²
• Heizdecken mit Seitenlängen ab ca. 7,5 m oder Deckenfläche > 50 m²
• wesentlich eingeengten Deckenflächen (z. B. bei Einschnürungen durch Wandvorsprünge)

• Taupunktüberwachung schützt das System auch bei nicht idealen Raumluftbedingungen.
• Für einen sicheren Betrieb sollte die Raumluftfeuchte im normalen Bereich liegen.
• Übliche Raumnutzung und regelmäßige Lüftung (Lüftungsanlage oder Fensterlüftung) sind ausreichend.
• Technische Taupunktüberwachung und Platzierung des Taupunktsensors im Raum werden von uns geplant.
• Ein von uns gelieferter Taupunktwächter dient zur Auswertung des Signals und wird bauseits als Schnittstelle zur GLT integriert.
• Ein Raumregler mit Taupunktkontakt kann ebenfalls genutzt werden.

• Heiz-/Kühldecken können als eigenständiges Gewerk ausgeschrieben und vergeben werden.
• Die Schnittstellen zu den anderen Gewerken werden sauber und eindeutig definiert.
• Kampmann unterstützt die technische Planung des Heiz- und Kühldeckensystems und leistet während des gesamten Projekts baubegleitende Betreuung.
• Der Leistungsumfang umfasst die Montage, den hydraulischen Anschluss an die Versorgung sowie – sofern beauftragt – die Errichtung der Unterkonstruktion und alle zugehörigen Trockenbauarbeiten.
• Der Kunde sorgt für die Abstimmung der beteiligten Gewerke und stellt sicher, dass alle relevanten Informationen rechtzeitig vorliegen.
