Grundgerät

Kampmann Unterflurkonvektor Katherm QL als einbaufertige Heizkanäle auf Fussbodenhöhe auf Konvektorbasis mit Zuluftanschluss für Quellluftfunktion. Wärmeleistungen nach DIN EN 16430, Teil 1 und 2 geprüft. Bodenwanne aus sendzimir-verzinktem Stahlblech, graphitgrau beschichtet. Montagehilfen seitlich höhenverstellbar mit Trittschalldämmung, trittstabile Höhenverstellung mit Trittschalldämmung. Mit Querstreben zur Aussteifung der Bodenwanne. Mit vorgestanzten Anschlussöffnungen für Wasservor- und Rücklauf und Elektroanschluss, raumseitig. Mit Rahmeneinfassprofil farblich passend zum Rost. Mit serienmäßiger Schutzabdeckung und Rahmenkante. Mit Abdeckblech über dem Anschlussbereich.

Wärmetauscher

Leistungsstarker Wärmetauscher, aus Kupfer-Rundrohren mit Aluminiumlamellen, graphitgrau beschichtet. Mit Luftleitblech. Mit integrierter Entlüftungsmöglichkeit.

System		2-Leiter
Max. Betriebsdruck	bar	10
Max. Wassereintrittstemp.	°C	95
Min. Wassereintrittstemp.	°C	15

Zuluft

Zuluftstutzen zur Lufteinbringung seitlich über die Kanallänge angebracht. Umlenkblech zur Luftrichtungsvorgabe innerhalb des Quellluftkastens mit integriertem Schieber zur Luftmengenregulierung. Quellluftauslassblech mit integrierten exzentrisch gelagerten und verstellbaren Luftlenkwalzen mit Gleichrichtern sowie zusätzlicher Lochreihe zum gleichmäßig gerichteten und turbulenzarmen Quellluftaustritt in den Raum. rund

Rost

Mit Rost aus Doppel-T-Profilen. Verbindungen aus korrosionsgeschützten Stahl-Spiralfedern, mit passenden Distanzhülsen.

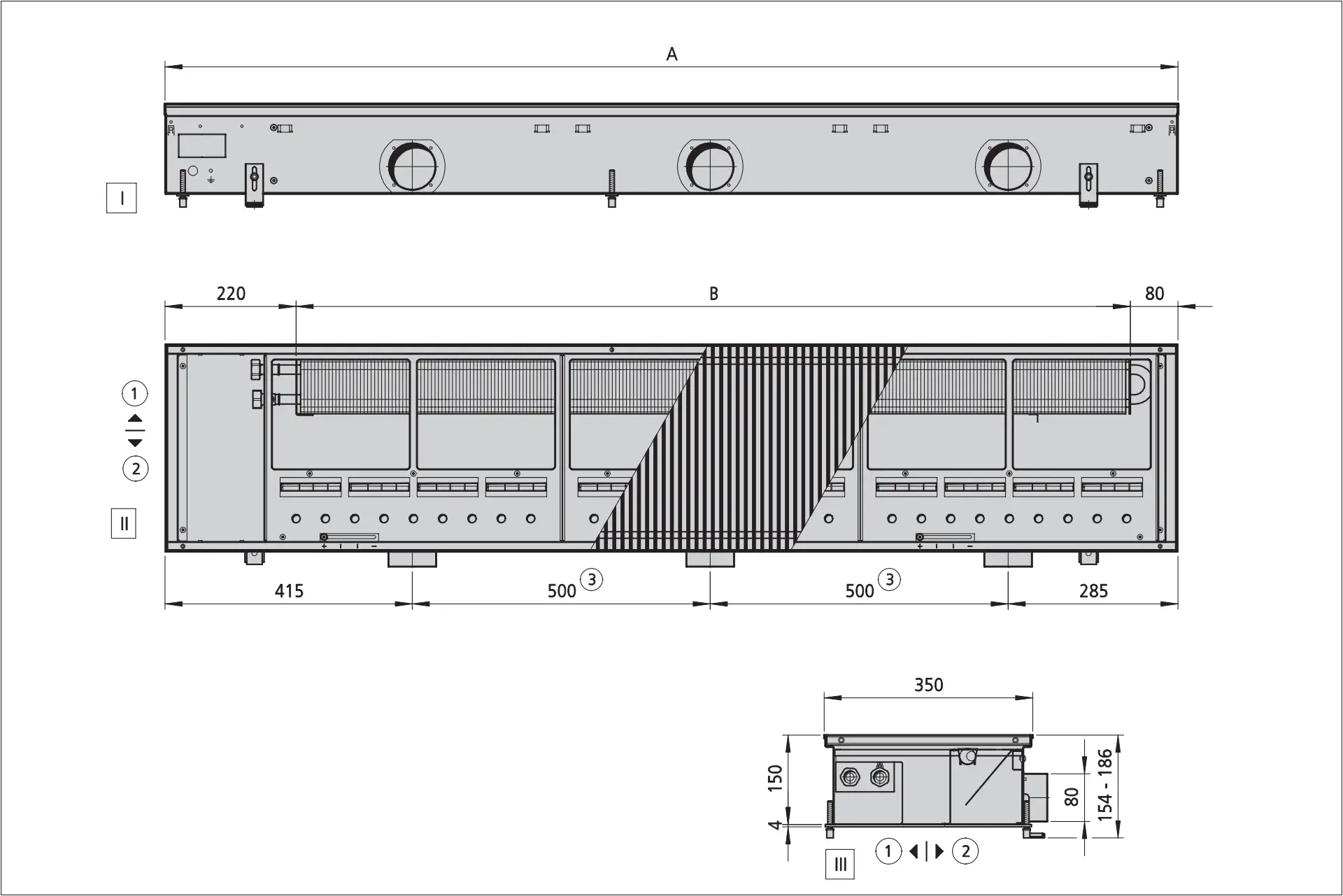

Konfiguration

Rostart		Roll-Rost
Rostausführung		Edelstahl
Zuluftstutzen		DN 80
Baulänge	mm	2200
Baubreite	mm	350
Bauhöhe	mm	150
Stabhöhe	mm	18
Stabtiefe	mm	6
Stababstand	mm	10
Freier Querschnitt ca.	%	65
Gewicht	kg	41,2
Anschluss		1/2 Zoll
		raumseitig
