Grundgerät

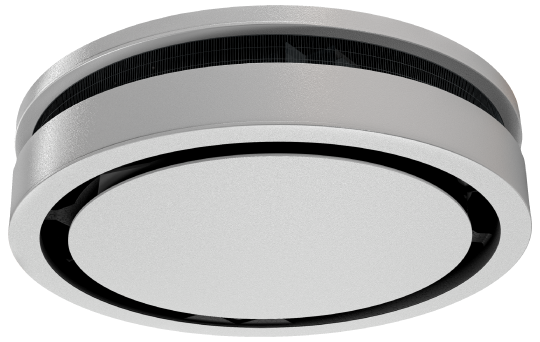

Kampmann Lufterhitzer Ultra Allround in rundem Design, geeignet zur Beheizung exklusiver Großräume mit offenen, hohen Decken. Verschiedene Geräteausführungen Heizen und Kühlen in gleicher Optik und Bauhöhe über ringförmigen Wärmetauscher.
Das Gehäuse aus EPP (expandiertes Polypropylen) ist schalldämmend und erleichtert die Montage durch geringes Gewicht. Die organische Form ohne Ecken und Kanten ermöglicht eine einfache Reinigung und optimierte Luftströmung. Wichtige Komponenten wie Kondensatpumpe und Klappenstellmotor sind im Gehäuse untergebracht und über Revisionsdeckel leicht zugänglich. Die untere Sichtblende aus Stahlblech ist wartungsfreundlich abnehmbar und durch Drahtseile gesichert. Serienmäßig mit Vorleitgitter im Ansaug in Wabenstruktur zur optimalen Luftführung sowie Konsolen für schnelle Montage. Reduzierung des Geräuschpegels durch Vergleichmäßigung der Zuströmung am Ventilatoreintritt und Verbesserung der Druckstabilität. Optional motorische Verstellung über Stellmotor für vertikalen oder horizontalen Luftaustritt über integrierte Ausblaslamellen für Heiz- und Kühlbetrieb. Sichtbare seitliche EPP-Oberflächen sind glatt und matt schwarz. Vollverkleidete Ausführung in verschiedenen RAL-Farbtönen erhältlich.
Ökobilanzdaten gemäß Anforderungen an EPDs nach EN 150804 verfügbar. Registriert in Bauprodukteplattform DGNB Navigator. GWP (Phase A1-A3), kg CO2 Äq.2,92E+02. Weitere Berechnungen online möglich.
Wärmetauscher
Leistungsstarker Wärmetauscher aus Kupfer-Rundrohren, 4-lagig mit Aluminiumlamellen.
| System | | 2-Leiter |
| Max. Betriebsdruck | bar | 16 |
| Max. Wassereintrittstemp. | °C | 95 |
| Min. Wassereintrittstemp. | °C | 35 |
| Max. Lufteintrittstemp. | °C | 40 |
| Max. Glykolanteil | % | 50 |
Kondensatwanne/-pumpe
Kondensatwanne ausgeführt als eigenständiges, zur Reinigung und Wartung entnehmbares Bauteil entsprechend VDI 6022. Werksseitig montierte drehzahlgeregelte Kondensatpumpe mit dynamischer Anpassung der Förderleistung und minimalen Betriebsgeräuschen, geräuschdämmend durch das EEP eingefasst. Kapazitiver Wasserstandssensor für reduzierten Wartungsbedarf. Pumpe und Pumpensumpf durch separate Wartungsöffnung auf Geräteoberseite einfach zugänglich.
Ventilator
Energiesparender EC-Ventilator mit 0-10 V-Eingang für stufenlose Drehzahlsteuerung. Alle drehenden Teile sind geräuscharm und wartungsfrei gelagert. Werksseitig verdrahtet. Übertemperaturschutz des Ventilators durch aktives Temperaturmanagement. Integrierter Motorschutz.
Regelung
Ein leicht zugänglicher elektrischer Anschlusskasten befindet sich auf der Oberseite des Grundgerätes. Beinhaltet:
- Reparaturschalter abschließbar
- Steuerplatine mit Netzteil sowie Steck- und Schraubklemmen
- Anschlussmöglichkeit eines 24 V DC Klappen- und Ventilstellantriebs, sowie einer Kondensatpumpe
- aktive Abschaltung des Ventils bei Kondensatalarm
- pot.-freier Kontakt Motorstörmeldung und Kondensatalarm
- Ansteuerung Ventilator über 0-10 V DC
- Ext. Ansteuerung Motor über Modbus möglich
- Ansteuerung Ventil über 24 V DC, alternativ über 230 V AC
- Ansteuerung Klappenumstellung über ext. Sommer/Winter-Umschaltung möglich
- Mit Klappenstellmotor Auf/Zu, für die automatische Umschaltung der Luftausblasrichtung Heizen in vertikale und Kühlen in horizontale Richtung.
Konfiguration
Geräteausführung Heizen oder Kühlen über ringförmigen Wärmetauscher. Motorische Verstellung für vertikalen oder horizontalen Luftaustritt.
| Baugröße | | 1 |
| Verstellung | | motorische Verstellung |
| Gehäuse | | vollverkleidet |
| Farbe | | RAL 9006 weißaluminium |
| Durchmesser | mm | 1300 |
| Bauhöhe | mm | 516 |
| Gewicht | kg | 74,7 |
| Wasserinhalt | l | 3,3 |
| Anschluss | | 1 Zoll |
