Unterflurkonvektoren
LOGO_KAMPMANN_BLAU

Katherm QK nano

Artikel-Nr.: 44217072221324
Passen Sie die Werte schnell & einfach über die Dropdowns Ihren Wünschen an.
Listenpreis
1.148,00 €
zzgl. 19% MwSt.
44217072221324

Übersicht

Leistungsdaten berechnen

Schallleistung Oktavspektrum

Die Schallleistung ist anwendungsabhängig nach DIN EN ISO 3741 (im Hallraum), nach DIN EN ISO 3744 (im reflexionsarmen Halbraum) oder nach DIN EN ISO 9614 (Intensitätsmethode) bestimmt.
Oktave Spektrum
EPD Daten

Artikelnummernspezifische Ökobilanzdaten basieren auf verifizierter EPD nach EN 15804, welche bei The International EPD System zum Download verfügbar ist. Separate Unterteilung der Lebenszyklus-Module über Button „EPD Datenblatt“ online verfügbar. Die Umweltauswirkungen des Moduls B beziehen sich auf 1 Jahr der Nutzung. A: Herstellungs- und Errichtungsphase - B: Nutzungsphase - C: Entsorgungsphase - D: Vorteile und Belastungen außerhalb der Systemgrenze

Wirkungskategorie A B C D
GWP - Fossil | kg CO₂ Äq. 2.49E+01 2.29E+00 1.53E+00 -1.28E+01
GWP - Biogen | kg CO₂ Äq. 4.30E-02 3.27E-03 1.92E-04 -2.12E-02
GWP - Luluc | kg CO₂ Äq. 1.00E-01 1.33E-02 1.21E-04 -7.04E-02
GWP - Gesamt | kg CO₂ Äq. 2.50E+01 2.30E+00 1.53E+00 -1.29E+01
ODP | kg CFC-11 Äq. 8.38E-07 1.01E-07 2.77E-08 -3.27E-07
AP | mol H+ Äq. 3.13E-01 2.43E-02 6.86E-04 -2.00E-01
EP - Süßwasser | kg P Äq. 2.65E-02 1.78E-03 3.12E-05 -1.67E-02
EP - Salzwasser | kg N Äq. 6.04E-02 5.47E-03 2.34E-04 -1.68E-02
EP - Land | mol N Äq. 3.63E-01 3.01E-02 2.39E-03 -2.00E-01
POCP | kg NMVOC 1.36E-01 8.82E-03 7.72E-04 -7.94E-02
ADPE | kg Sb Äq. 2.85E-03 2.52E-04 5.72E-07 -2.06E-03
ADPF | MJ 3.26E+02 5.24E+01 1.62E+00 -1.57E+02
WDP | m³ Welt-Äq. entzogen 6.84E+00 3.85E-01 6.57E-02 -2.90E+00
PM | Krankheitsfälle 2.03E-06 9.20E-08 1.02E-08 -1.05E-06
IR | kBq U-235 Äq. 2.54E+00 1.67E+00 7.51E-03 -1.05E+00
ETP - FW | CTUe 4.84E+02 4.25E+01 1.17E+01 -2.23E+02
HTP - C | CTUh 1.26E-07 4.68E-09 2.51E-10 -7.10E-08
HTP - NC | CTUh 3.11E-06 2.58E-07 2.82E-09 -2.18E-06
SQP | - 2.18E+02 2.89E+01 1.64E+00 -6.68E+01
PERE | MJ 5.72E+01 1.19E+01 9.34E-02 -2.53E+01
PERM | MJ 0.00E+00 0.00E+00 0.00E+00 0.00E+00
PERT | MJ 5.72E+01 1.19E+01 9.34E-02 -2.53E+01
PENRE | MJ 3.26E+02 5.24E+01 1.62E+00 -1.57E+02
PENRM | MJ 0.00E+00 0.00E+00 0.00E+00 0.00E+00
PENRT | MJ 3.26E+02 5.24E+01 1.62E+00 -1.57E+02
SM | kg 0.00E+00 0.00E+00 0.00E+00 0.00E+00
RSF | MJ 0.00E+00 0.00E+00 0.00E+00 0.00E+00
NRSF | MJ 0.00E+00 0.00E+00 0.00E+00 0.00E+00
FW | m³ 2.51E-01 2.82E-02 1.69E-03 -9.99E-02
HWD | kg 0.00E+00 0.00E+00 0.00E+00 0.00E+00
NHWD | kg 1.59E+00 0.00E+00 0.00E+00 0.00E+00
RWD | kg 0.00E+00 0.00E+00 0.00E+00 0.00E+00
CRU | kg 0.00E+00 0.00E+00 0.00E+00 0.00E+00
MFR | kg 0.00E+00 0.00E+00 4.90E+00 0.00E+00
MER | kg 0.00E+00 0.00E+00 5.83E-01 0.00E+00
EE (Elektrisch) | MJ 0.00E+00 0.00E+00 0.00E+00 0.00E+00
EE (Thermisch) | MJ 0.00E+00 0.00E+00 0.00E+00 0.00E+00
*GWP-GHG | kg CO₂ Äq. 2.51E+01 2.31E+00 1.53E+00 -1.29E+01

Produkt wurde hinzugefügt

Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
auf die Merkliste

Zubehör

Regelungszubehör elektromechanisch 24 V
KaControl Regelelektronik

KaControl Regelelektronik

für externe Montage außerhalb des Unterflurkonvektors, 24 V Aufputz, Schutzart IP 54, Typ 3231132

Passend für: EC-Geräte elektromechanisch 24 V, 6 Geräte Katherm Unterflurkonvektoren
Artikel-Nr.: 196003231132
Listenpreis
2.000,00 €
zzgl. 19% MwSt.

Produkt wurde hinzugefügt

Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
auf die Merkliste
Details
Uhrenthermostat

Uhrenthermostat

Heizen/Kühlen, 2- u. 4-Leiter, stufenlos, mit LCD-Bedienmenü und integriertem Zeitschaltprogramm, Umschaltung Heizen/Kühlen durch externen potentialfreien Kontakt (Kleinspannung), 24 V Stellantrieb, Auf/Zu, 1 W, Unterputz, Schutzart IP 30, Farbe ähnlich RAL 9010 reinweiß, Typ 30456
Nur in Verbindung mit Ventile/Ventilkits!
optional anschließbar, Fernfühler Art.-Nr. 196000148921
optional anschließbar, Anlegefühler Art.-Nr. 196000148922

Passend für: EC-Geräte elektromechanisch 24 V/230 V, 5 Katherm HK, Katherm HK 320 E, Katherm QK oder Katherm QK nano Unterflurkonvektoren, 5 PowerKon nano Konvektoren
Artikel-Nr.: 196000030456
Listenpreis
389,00 €
zzgl. 19% MwSt.

Produkt wurde hinzugefügt

Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
auf die Merkliste
Details
KaControl Regelelektronik

KaControl Regelelektronik

im Wandaufbaugehäuse, 230 V AC, 24 V Aufputz, Schutzart IP 65, Farbe hellgrau, aus Kunststoff, Typ 3231136

Passend für: 10 Geräte
Artikel-Nr.: 196003231136
Listenpreis
816,00 €
zzgl. 19% MwSt.

Produkt wurde hinzugefügt

Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
auf die Merkliste
Details
Netzteil

Netzteil

für externe Montage außerhalb des Unterflurkonvektors, 85 - 264 V AC, 24 V DC, 36 W, auf Hutschiene, Schutzklasse II

Passend für: EC-Geräte elektromechanisch 24 V, 1 Katherm QK Unterflurkonvektoren, 3 Katherm QK nano Unterflurkonvektoren, 3 PowerKon nano Konvektoren
Artikel-Nr.: 196901335152
Listenpreis
53,00 €
zzgl. 19% MwSt.

Produkt wurde hinzugefügt

Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
auf die Merkliste
Details
Netzteil

Netzteil

für externe Montage außerhalb des Unterflurkonvektors, 86 - 264 V AC, 24 V DC, 47 Hz, 60 W, auf Hutschiene, Schutzklasse II

Passend für: EC-Geräte elektromechanisch 24 V, 2 Katherm QK Unterflurkonvektoren, 5 Katherm QK nano Unterflurkonvektoren, 6 PowerKon nano Konvektoren
Artikel-Nr.: 196901338401
Listenpreis
70,00 €
zzgl. 19% MwSt.

Produkt wurde hinzugefügt

Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
auf die Merkliste
Details
Netzteil

Netzteil

für externe Montage außerhalb des Unterflurkonvektors, 86 - 264 V AC, 24 V DC, 47 Hz, 92 W, auf Hutschiene, Schutzklasse II

Passend für: EC-Geräte elektromechanisch 24 V, 4 Katherm QK Unterflurkonvektoren, 7 Katherm QK nano Unterflurkonvektoren, 10 PowerKon nano Konvektoren
Artikel-Nr.: 196901338402
Listenpreis
101,00 €
zzgl. 19% MwSt.

Produkt wurde hinzugefügt

Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
auf die Merkliste
Details
Ventilkits

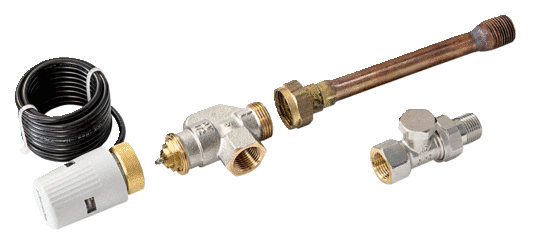

Ventilkit

Ventilkit

mit voreinstellbares Ventilunterteil, absperrbare Rücklaufverschraubung und passendes Distanzstück, Stellantrieb 24 V, KVS-Wert 1 m³/h, Max. Betriebsdruck 10 bar

Passend für: Katherm QK nano, DN 15
Artikel-Nr.: 194000442100
Listenpreis
148,00 €
zzgl. 19% MwSt.

Produkt wurde hinzugefügt

Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
auf die Merkliste
Details
Anschlusszubehör

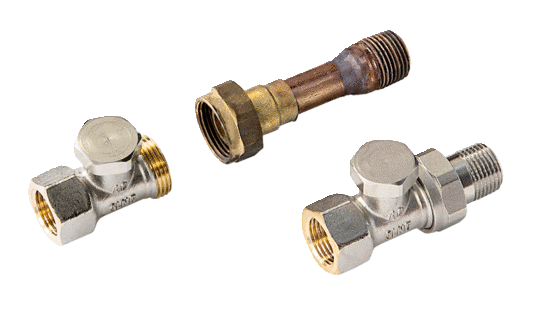

Anschlussgarnitur

Anschlussgarnitur

mit zwei absperrbare Rücklaufverschraubungen und passendes Distanzstück, zur Verwendung des Katherm QK nano bei zentralem Heizkreisverteiler

Passend für: Katherm QK nano
Artikel-Nr.: 194000442101
Listenpreis
71,00 €
zzgl. 19% MwSt.

Produkt wurde hinzugefügt

Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
auf die Merkliste
Details
Montageabdeckungen
Montageabdeckung

Montageabdeckung

aus Holz zum Schutz während der Bauphase, werksseitig eingelegt, Roste werden separat verpackt geliefert
Preis per lfdm.

Passend für: Katherm QK nano, Baubreite 165 mm
Artikel-Nr.: 194000101916
Listenpreis
14,00 €
zzgl. 19% MwSt.

Produkt wurde hinzugefügt

Merkliste ansehen
Um Listen zu erstellen, müssen Sie sich einloggen, oder neu registrieren
auf die Merkliste
Details

Downloads

Konformitätserklärungen/Urkunden/Zertifikate
Recycling-Zertifikat
PDF (421 kB)
Zertifikat ISO 50001:2018
PDF (133 kB)
Zertifikat ISO 9001:2008
PDF (116 kB)
DGNB-Registrierung Katherm QK nano
EPD Katherm QK nano
PDF (9,3 MB)
Herstellererklärung VDI 6022 Katherm QK/Katherm QK nano
PDF (106 kB)
EU-Konformitätserklärung Katherm Unterflurkonvektoren
PDF (457 kB)
Produktübergreifende Informationen
Unterflursysteme für ein behagliches Raumklima
PDF (5,2 MB)
Informationsblatt DIN EN 16430 für Unterflurkonvektoren
PDF (360 kB)
DataNorm
DataNorm, Datensatz (Stand 01/2024)
ZIP (3,3 MB)
BIM-Daten
BIM-Daten Kampmann Group
Preiskataloge/Preisblätter
Kampmann Preiskatalog 2023
PDF (18,4 MB)
Anleitungen
Katherm QK nano Unterflurkonvektoren
PDF (9,5 MB)
Katherm QK nano mit KaControl-Regelung
PDF (3,9 MB)
Technische Kataloge
Katherm QK, QK nano Unterflurkonvektoren
PDF (13,3 MB)
VDI-/BDH-Datensatz
VDI 3805 Datensatz Teil 6
ZIP (2,2 MB)
BDH-Datensatz
ZIP (8 kB)
Verlegepläne
Katherm QK nano, Regelungsvariante elektromechanisch 24V
PDF (698 kB)
CAD-Zeichnungen
Katherm QK nano, Kanallänge 900 mm, Regelung 24 V, Schnitte, Ansichten
PDF (128 kB)
Katherm QK nano, Kanallänge 900 mm, Regelung 24 V, Schnitte, Ansichten
DWG (543 kB)
Katherm QK nano, Kanallänge 900 mm, Regelung 24 V, Schnitte, Ansichten
DXF (2,2 MB)
