Unterflurkonvektoren

Katherm QK

Artikel-Nr.: 142421113335C1

Passen Sie die Werte schnell & einfach über die Dropdowns Ihren Wünschen an.

Listenpreis

2.641,00 €

zzgl. 19% MwSt.

Übersicht

Regelungssystem KaControl zur Bedienung über separates Raumbediengerät, externer Ansteuerung über 0-10V Signal oder über Gebäudeautomationssysteme wie KNX, Modbus, BACnet (zusätzliches Zubehör Steckkarte erforderlich)
Raum-Gruppenregelung von bis zu sechs Geräten bzw. bis zu 30 Geräten über zusätzlich erforderliche CanBus-Karten
Bedarfsabhängige Ventilatorautomatik oder wahlweise manuelle Lüftersteuerung
Anschlussmöglichkeiten z.B. externer Raumfühler, Fensterkontakt etc.
Individuell parametrierbar zur optimalen Anpassung an die Gegebenheiten vor Ort

Die Regelungsvariante KaControl bietet bei einer externen Ansteuerung durch ein bauseitiges 0-10V Signal die Möglichkeit, den Datenpunkt der Ventilsteuerung einzusparen. Die Logik zur Ventil- und Drehzahlregelung der Ventilatorern erfolgt aus der KaControl Regelung. Bei der bauseitigen 0-10V Steuerung ist die Abweichung der Signalpunkte zum Auslegungsprogramm zu beachten.

Angaben Auslegungsprogramm: 2V 4V 6V 8V 10V

Extern 0-10V auf KaControl: 4,3V 5,5V 6,8V 7,8V 10V

Für schnellen Anschluss
Spart Montagezeit
Ventile optional (Zubehör)

Für einen schnellen und sicheren Elektroanschluss
Spart Montagezeit
Für Regelungsvarianten: KaControl, -C1 und elektromechanisch 230 V, -00
Inkl. Netzteil 230/24 V

Kopfstück abnehmbar zur einfachen Kopplung von Kanälen

Als Sichtschutz und Schutz vor Verschmutzungen

Aus bewährter Kombination Kuper/Aluminium
Optimiert für Luftdurchströmung und Wärmeabgabe
Grafit-grau beschichtet

Zur gleichmäßigen Luftdurchströmung des Konvektors – dadurch hohe Wärmeleistungen, geringe Schallemissionen

Leistungsdaten berechnen

EPD Daten

Artikelnummernspezifische Ökobilanzdaten basieren auf verifizierter EPD nach EN 15804, welche bei The International EPD System zum Download verfügbar ist. Separate Unterteilung der Lebenszyklus-Module über Button „EPD Datenblatt“ online verfügbar. Die Umweltauswirkungen des Moduls B beziehen sich auf 1 Jahr der Nutzung. A: Herstellungs- und Errichtungsphase - B: Nutzungsphase - C: Entsorgungsphase - D: Vorteile und Belastungen außerhalb der Systemgrenze

Wirkungskategorie	A	B	C	D
GWP - Fossil \| kg CO₂ Äq.	1.18E+02	6.35E+00	2.89E+00	-3.43E+01
GWP - Biogen \| kg CO₂ Äq.	-1.43E+00	6.87E-01	1.16E-03	-2.62E-02
GWP - Luluc \| kg CO₂ Äq.	6.10E-01	3.46E-02	1.50E-04	-2.84E-01
GWP - Gesamt \| kg CO₂ Äq.	1.17E+02	7.07E+00	2.89E+00	-3.46E+01
ODP \| kg CFC-11 Äq.	7.84E-06	4.47E-07	5.96E-08	-2.41E-06
AP \| mol H+ Äq.	4.71E+00	5.07E-02	1.21E-03	-4.15E-01
EP - Süßwasser \| kg P Äq.	3.79E-01	3.53E-03	3.90E-05	-3.51E-02
EP - Salzwasser \| kg N Äq.	3.52E-01	1.35E-02	4.11E-04	-3.88E-02
EP - Land \| mol N Äq.	3.65E+00	7.13E-02	4.32E-03	-4.42E-01
POCP \| kg NMVOC	9.36E-01	1.71E-02	1.04E-03	-1.31E-01
ADPE \| kg Sb Äq.	1.10E-01	7.56E-04	9.53E-07	-6.67E-03
ADPF \| MJ	1.49E+03	1.53E+02	3.01E+00	-4.28E+02
WDP \| m³ Welt-Äq. entzogen	8.88E+01	1.07E+00	9.10E-02	-6.04E+00
PM \| Krankheitsfälle	1.32E-05	1.96E-07	1.86E-08	-2.48E-06
IR \| kBq U-235 Äq.	1.53E+01	5.12E+00	1.76E-02	-3.96E+00
ETP - FW \| CTUe	3.81E+04	3.58E+02	1.25E+01	-2.92E+03
HTP - C \| CTUh	1.07E-06	1.11E-08	4.61E-10	-1.80E-07
HTP - NC \| CTUh	6.10E-05	4.73E-07	6.58E-09	-4.51E-06
SQP \| -	2.17E+03	7.49E+01	4.27E+00	-1.67E+02
PERE \| MJ	3.60E+02	2.93E+01	1.02E-01	-8.64E+01
PERM \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
PERT \| MJ	3.60E+02	2.93E+01	1.02E-01	-8.64E+01
PENRE \| MJ	1.49E+03	1.53E+02	3.01E+00	-4.28E+02
PENRM \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
PENRT \| MJ	1.49E+03	1.53E+02	3.01E+00	-4.28E+02
SM \| kg	0.00E+00	0.00E+00	0.00E+00	0.00E+00
RSF \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
NRSF \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
FW \| m³	2.60E+00	6.76E-02	2.91E-03	-2.13E-01
HWD \| kg	0.00E+00	0.00E+00	0.00E+00	0.00E+00
NHWD \| kg	4.12E+00	0.00E+00	0.00E+00	0.00E+00
RWD \| kg	0.00E+00	0.00E+00	0.00E+00	0.00E+00
CRU \| kg	0.00E+00	0.00E+00	0.00E+00	0.00E+00
MFR \| kg	0.00E+00	0.00E+00	1.25E+01	0.00E+00
MER \| kg	0.00E+00	0.00E+00	1.02E+00	0.00E+00
EE (Elektrisch) \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
EE (Thermisch) \| MJ	0.00E+00	0.00E+00	0.00E+00	0.00E+00
*GWP-GHG \| kg CO₂ Äq.	1.15E+02	6.30E+00	2.89E+00	-3.33E+01

EPD Datenblatt

Zubehör

Regelungszubehör KaControl

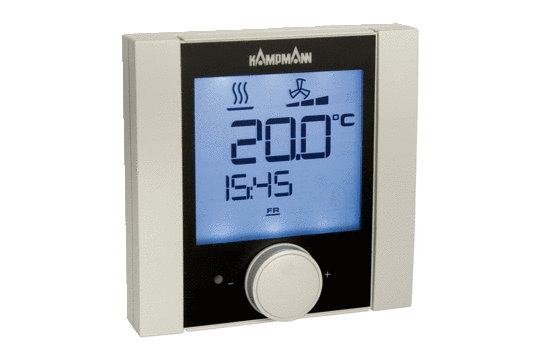

KaController

mit Einknopf-Bedienung, 24 V Raumbediengerät zur Wandmontage, mit integriertem Raumtemperaturfühler, Schutzart IP 30, Temperatureinstellbereich 8 - 35 °C, Farbe ähnlich RAL 9010 reinweiß, aus Kunststoff, Typ 3210001

Passend für: alle Geräte mit Regelungsvariante KaControl -C1

Artikel-Nr.: 196003210001

Listenpreis

211,00 €

zzgl. 19% MwSt.

Details

KaController

mit Einknopf-Bedienung, 24 V Raumbediengerät zur Wandmontage, mit integriertem Raumtemperaturfühler, Schutzart IP 30, Farbe ähnlich RAL 9017 verkehrsschwarz, aus Kunststoff, Typ 3210006

Passend für: alle Geräte mit Regelungsvariante KaControl -C1

Artikel-Nr.: 196003210006

Listenpreis

211,00 €

zzgl. 19% MwSt.

Details

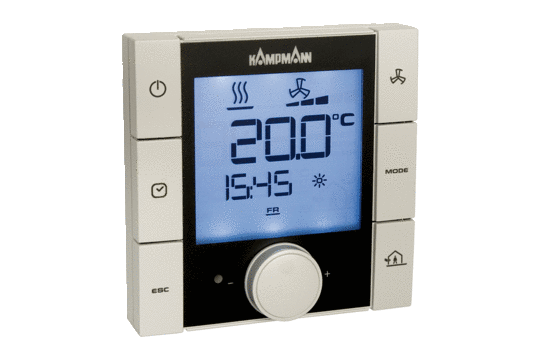

KaController

mit seitlichen Funktionstasten, 24 V Raumbediengerät zur Wandmontage, mit integriertem Raumtemperaturfühler, Schutzart IP 30, Farbe ähnlich RAL 9010 reinweiß, aus Kunststoff, Typ 3210002

Passend für: alle Geräte mit Regelungsvariante KaControl -C1

Artikel-Nr.: 196003210002

Listenpreis

211,00 €

zzgl. 19% MwSt.

Details

Raumtemperaturfühler

Wandmontage, Aufputz, Schutzart IP 30, Farbe ähnlich RAL 9010 reinweiß, aus Kunststoff, Typ 3250110
Ist der KaController-Montageort für eine Temperaturmessung geeignet? - Wenn dieser nicht geeignet sein sollte, z. B. hinter einer Gardine, dann ist ein KaControl Raumtemperaturfühler pro Gruppe zu wählen! Auch als Alternative zum Temperaturfühler im Klimaregler!

Passend für: alle Geräte mit Regelung KaControl -C1 und Klimaregler Art.-Nr. 19600014894*

Artikel-Nr.: 196003250110

Listenpreis

55,00 €

zzgl. 19% MwSt.

Details

KaControl-Tableau SEL4.0

zur Überwachung und Steuerung von maximal 60 Kampmann-Sekundärluftgeräten (maximal 25 Gruppen, maximal 6 Geräte pro Gruppe), Wandmontage, Schutzart IP 54, Farbe RAL 7035 lichtgrau, Typ 3232223

Passend für: alle Geräte mit Regelungsvariante KaControl -C1 in Verbindung mit Modbus-Karte Typ 3260101

Artikel-Nr.: 196003232223

Listenpreis

2.339,00 €

zzgl. 19% MwSt.

Details

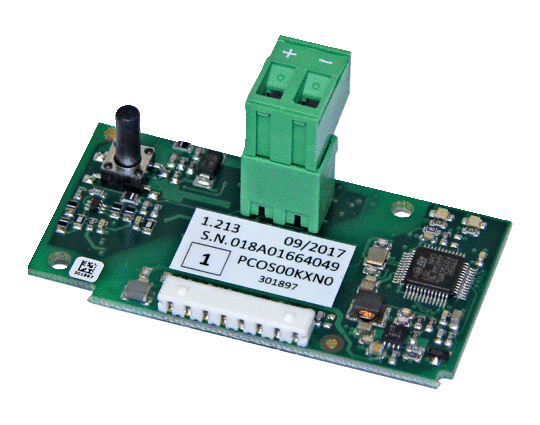

Serielle KNX-Karte

zur Einbindung in ein KNX-/EIB-Netzwerk, Schnittstelle PCOS00KXN0, Typ 3260702
Die Kommunikationskarte ist auf die freie Schnittstelle auf der Steuerplatine aufzustecken.

Passend für: alle Geräte mit Regelungsvariante KaControl -C1

Artikel-Nr.: 196003260702

Listenpreis

344,00 €

zzgl. 19% MwSt.

Details

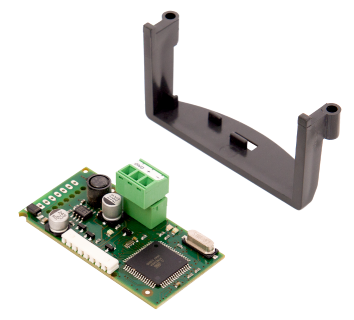

Serielle CANbus-Karte

zur Erweiterung der Geräteanzahl bei Einkreisregelung von 7 auf bis zu 30 Geräte, je Gerät einmal erforderlich, Erweiterung der Leitungslänge vom ersten bis zum letzten Gerät von 30 m auf bis zu 500 m, Typ 3260301
Nur bei Regelungsvariante KaControl einsetzbar.

Passend für: alle Geräte mit Regelungsvariante KaControl -C1

Artikel-Nr.: 196003260301

Listenpreis

119,00 €

zzgl. 19% MwSt.

Details

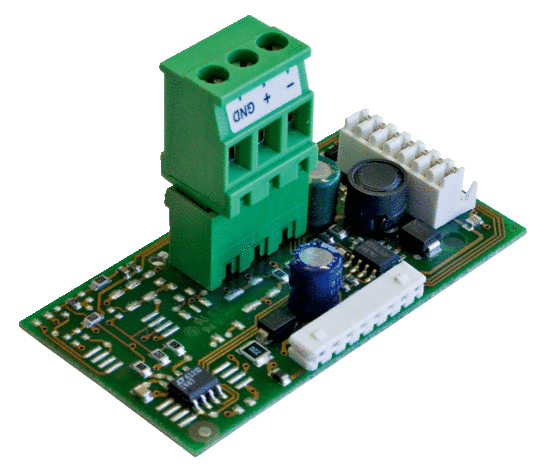

Serielle Modbus-Karte

Typ 3260101
Je Gerät notwendig für Aufschaltung auf KaControl-Tableaus oder bauseitige Modbus-Netzwerke.
Die Kommunikationskarte ist auf die freie Schnittstelle auf der Steuerplatine aufzustecken.

Passend für: alle Geräte mit Regelungsvariante KaControl -C1

Artikel-Nr.: 196003260101

Listenpreis

111,00 €

zzgl. 19% MwSt.

Details

Ventilkits

Ventilkit

enthält 1 Stück voreinstellbares Ventilunterteil in Durchgangsform, 1 Stück thermoelektrischer Stellantrieb 24 V, 1 Stück absperrbare RVS in Durchgangsform, Stellantrieb 24 V, Anschluss 1/2 Zoll

Passend für: Katherm QK Unterflurkonvektoren

Artikel-Nr.: 194000142110

Listenpreis

135,00 €

zzgl. 19% MwSt.

Details

Ventile und Rücklaufverschraubungen

Ventilunterteil

Durchgangsform, voreinstellbar, Anschluss 1/2 Zoll, KVS-Wert 1 m³/h, Max. Betriebsdruck 10 bar

Passend für: Katherm NK 182 (Kanalhöhen 150 mm und 200 mm), Katherm NK 232/300/380 (alle Kanalhöhen), Katherm QK, DN 15

Artikel-Nr.: 194000346909

Listenpreis

37,00 €

zzgl. 19% MwSt.

Details

Voreinstellschlüssel

Pro Projekt einmal notwendig.

Passend für: voreinstellbare Ventilunterteile, Ventilkits und Konvektor-Anschlussgarnitur

Artikel-Nr.: 194000346915

Listenpreis

6,00 €

zzgl. 19% MwSt.

Details

Absperrbare Rücklaufverschraubung

Durchgangsform, Anschluss 1/2 Zoll

Passend für: Katherm NK, Katherm QK oder Katherm HK

Artikel-Nr.: 194000145952

Listenpreis

20,00 €

zzgl. 19% MwSt.

Details

Ventilantriebe

Thermoelektrischer Stellantrieb

24 V AC/DC

Passend für: Katherm in der Regelungsvariante KaControl -C1 und Uhrenthermostat Typ 30456, Katherm QK oder Katherm HK 320 E

Artikel-Nr.: 194000146906

Listenpreis

80,00 €

zzgl. 19% MwSt.

Details

Gehrungsecken

Gehrungsecke

Roll-Rost Aluminium, natur eloxiert, 90 Grad, Stabtiefe 5 mm, Stabhöhe 18 mm, Stababstand 12 mm, Freier Querschnitt ca. 70 %

Passend für: Baubreite 190 mm

Artikel-Nr.: 194000142519

Listenpreis

630,00 €

zzgl. 19% MwSt.

Details

Gehrungsecke

Roll-Rost Aluminium, natur eloxiert, andere Winkel, Stabtiefe 5 mm, Stabhöhe 18 mm, Stababstand 12 mm, Freier Querschnitt ca. 70 %

Passend für: Baubreite 190 mm

Artikel-Nr.: 194000142619

Listenpreis

730,00 €

zzgl. 19% MwSt.

Details

Gehrungsecke

Linear-Rost Aluminium, natur eloxiert, 90 Grad, Stabtiefe 5 mm, Stabhöhe 18 mm, Stababstand 12 mm, Freier Querschnitt ca. 70 %

Passend für: Baubreite 190 mm

Artikel-Nr.: 194000142719

Listenpreis

435,00 €

zzgl. 19% MwSt.

Details

Gehrungsecke

Linear-Rost Aluminium, natur eloxiert, andere Winkel, Stabtiefe 5 mm, Stabhöhe 18 mm, Stababstand 12 mm, Freier Querschnitt ca. 70 %

Passend für: Baubreite 190 mm

Artikel-Nr.: 194000142819

Listenpreis

499,00 €

zzgl. 19% MwSt.

Details

Montageabdeckungen

Montageabdeckung

aus Holz zum Schutz während der Bauphase, werksseitig eingelegt, Roste werden separat verpackt geliefert
Preis per lfdm.

Passend für: Baubreite 190 mm

Artikel-Nr.: 194000100919

Listenpreis

16,00 €

zzgl. 19% MwSt.

Details
