Lufterhitzer

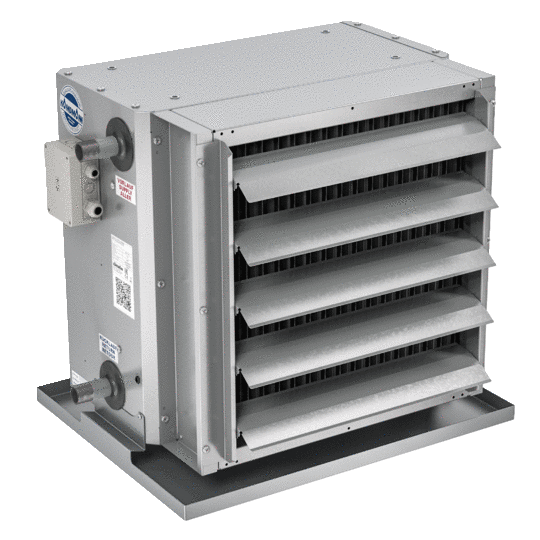

TOP C
Wandgeräte, die Hallenkühlung für fast alle Anforderungen.Übersicht
Für Produktionsstätten, bei denen eine Grundkühllast durch die Abwärme von Maschinen entsteht, ist der TOP C die beste Wahl.
Kunden schätzen jene, die den Extrameter gehen. Wenn es so einfach ist umso besser. Warum nicht die nächste Anfrage nach Lufterhitzern mit dem Mehrwert Kühlen beantworten?
Der Wunsch nach Gebäudekühlung steigt auch bei der Hallenklimatisierung weiter an. Im System mit Kaltwassererzeuger/Wärmepumpen bietet der TOP C eine simple Lösung für beides: die Abfuhr von Heiz- oder Kühllasten.
Mit den sparsamen EC-Ventilatoren lässt sich der TOP C stufenlos regeln, um der Halle genau die Leistung zu zuführen die auch wirklich benötigt wird. So werden auch unnötige Geräuschemissionen vermieden.
Die flexibelste Klimalösung für Lager, Produktion und Verkauf. Die Ventilatorunterstützung sorgt für ein reaktionsschnelles Heizen und Kühlen der Halle.
- Selbstansaugend, bis zum Schlauchanschlussstutzen für die bauseitige Kondensatdruckleitung fertig angeschlossen
- Elektomagnetisch arbeitende Pumpe, energiesparend und leise mit bis zu 8 m Förderhöhe
- Fertig angeschlossener, leicht erreichbarer Schwimmerschalter unterhalb der Kondensatwanne
- Mit Alarmkontakt für eine bauseitige Auswertung
- Stufenloser EC-Wechselstrom Sichel-Leiseläufer-Ventilator (siehe Abb.)
- Hoher Wirkungsgrad durch aerodynamische Formgebung des Rotorgehäuses
- Motorschutzart IP 54
- Auswuchtung erfolgt in zwei Ebenen; Wuchtgüte nach G6, DIN ISO 1940 Teil 1
- In die Ventilatornabe integrierter Außenläufermotor
- Erfüllt die Richtlinie (EU) 327/2011 ("LOT 11")
- Optional 2-stufiger Breitflügel-Ventilator mit explosionsgeschütztem AC-Außenläufermotor (IP 44)
- Kupfer/Aluminium-Wärmetauscher, besonders leicht, mit hohen Wärmeleistungen bei geringen Abmessungen
- Geeignet für Niedertemperatur-Heizsysteme und Pumpenwarmwasser-Heizsysteme
- Verteiler und Sammler aus Stahl gefertigt
- Nicht geeignet für Dampf und thermisches Öl
- Kupferrundrohre mit Aluminium-Lamellen durch Rohrerweiterungen fest verbunden, für dauerhaften Wärmeübergang
- Nicht einsetzbar in Räumen mit stark staub- oder ölhaltiger Luft, in denen eine robuste Reinigung erforderlich ist
