Systemregelung im Gebäude
Die Kampmann Automationsspezialisten haben für jedes Projekt die passende Lösung und optimieren das System auf den jeweiligen Anwendungsfall. Die Unterstützung beginnt bereits während der Angebotsphase: Wir definieren das System so, dass es Ihre Ansprüche punktgenau erfüllt. Neben der Netzwerktopologie werden auch die für den Aufbau des Kommunikationsnetzes notwendigen Ausführungszeichungen wie Kabelverlegepläne, Schaltpläne und Parameterlisten erstellt.
KaControl MC System Controller

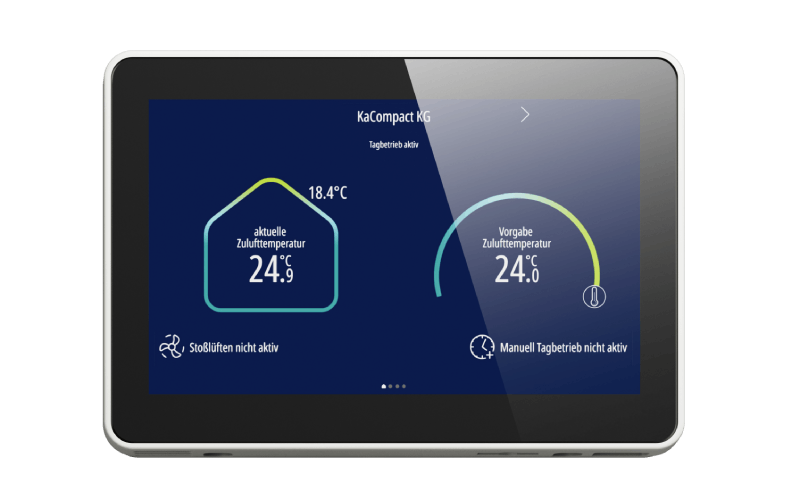

Der KaControl MC System Controller besteht aus einem IP54-Gehäuse mit integriertem Touch Panel TP 5. Mit dem System Controller werden die Funktionalitäten erheblich erweitert. Über das Protokoll Modbus TCP können bis zu 25 Räume bzw. Gruppen mit jeweils bis zu 10 Geräten angebunden werden, dadurch wird z. B. eine zentrale Steuerung von Zeitprogrammen und Sollwerten ermöglicht. Zusätzlich können Wärmeerzeuger und verschiedene hydraulische Schaltungen angesteuert werden.
Die im System Controller integrierte Regelung bietet zusätzlich die Möglichkeit, eine Lüftungsanlage anzusteuern. Daher wird die identische Regelung auch direkt im KaCompact KG eingesetzt, wobei der vollständige Funktionsumfang des System Controllers erhalten bleibt.
Durch die Möglichkeit einer externen Fernbedienung lassen sich sämtliche Einstellungen entweder direkt am System Controller oder auch an einem beliebigen Standort vornehmen. Dabei werden sämtliche Bedienfunktionen auf der Fernbedienung gespiegelt. Natürlich steht auch hier ein Webserver zur Verfügung.
System Controller Systemaufbau

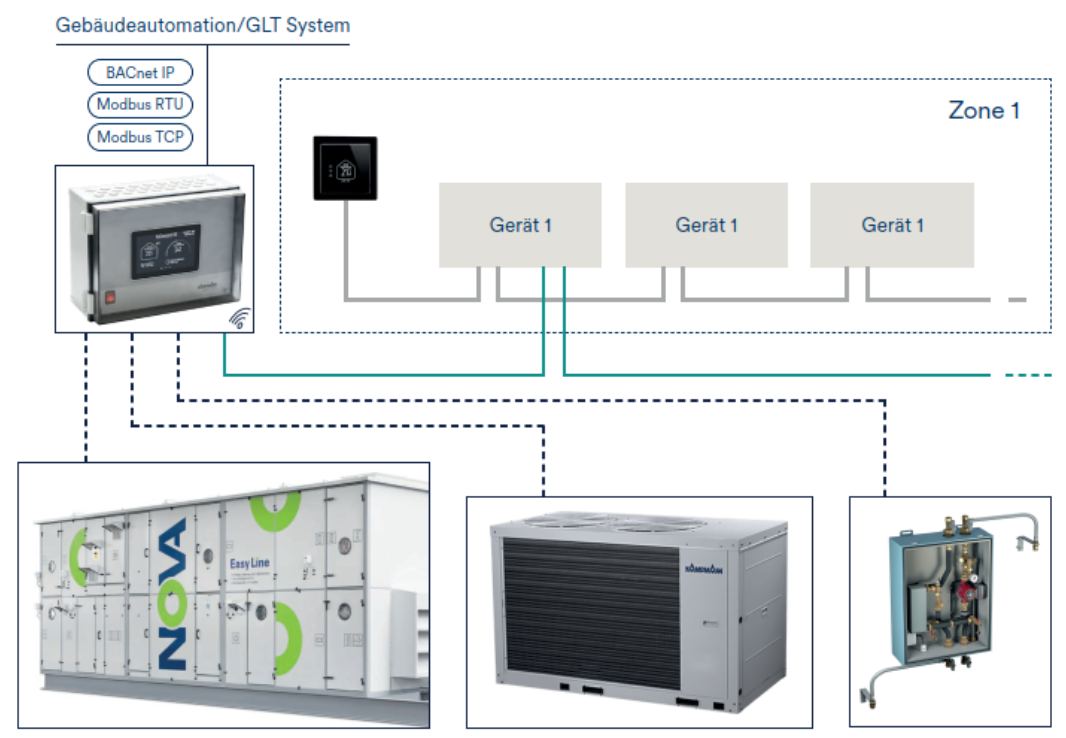

Das Schema zeigt, wie der System Controller eine frei geplante Lüftungsanlage, eine Wärmepumpe und die Hydraulik direkt regelt. Ebenfalls werden Regelzonen über Modbus TCP zentral vom System Controller gesteuert

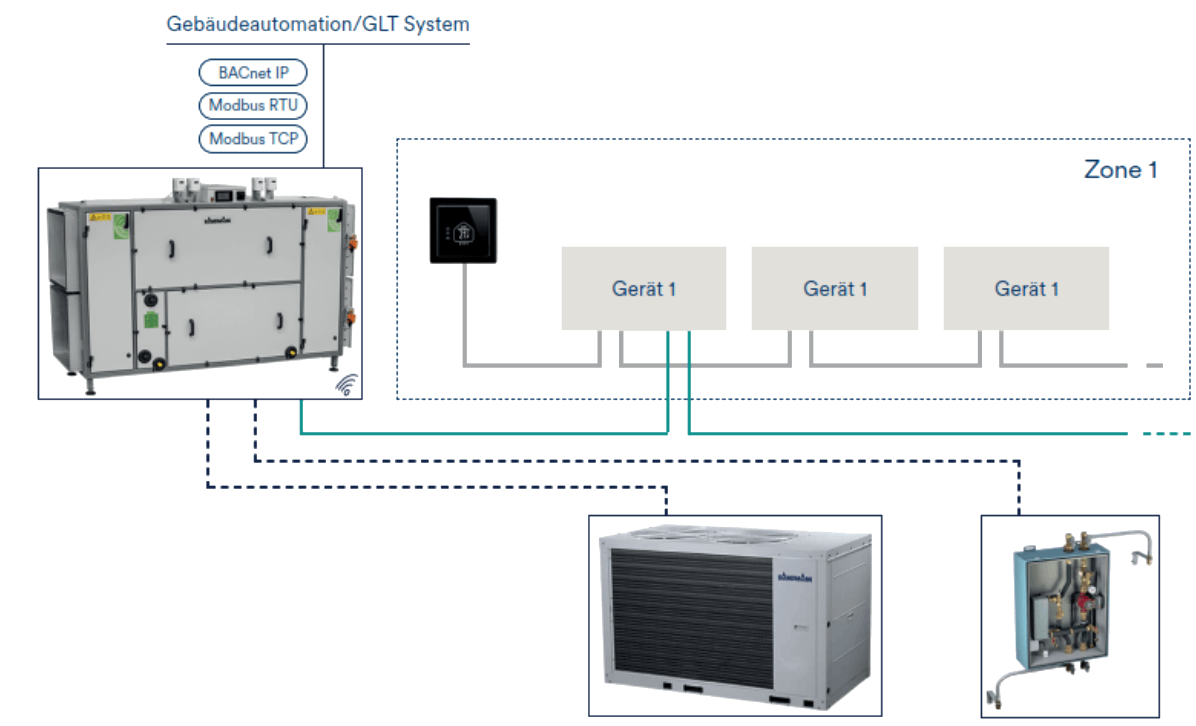

Das nachfolgende Schema zeigt den Aufbau eines KaCompact KG mit einer integrierten KaControl MC Regelung. Diese Regelung übernimmt vollständig die Aufgaben eines separaten System Controllers. Ein entscheidender Vorteil dieses Aufbaus ist, dass kein externer System Controller erforderlich ist. Alle Steuerungs- und Regelungsfunktionen sind bereits im KaCompact KG integriert. Dadurch stehen sämtliche Funktionen direkt zur Verfügung, ohne dass zusätzliche Hardware installiert oder externe Steuerungskomponenten platziert werden müssen.

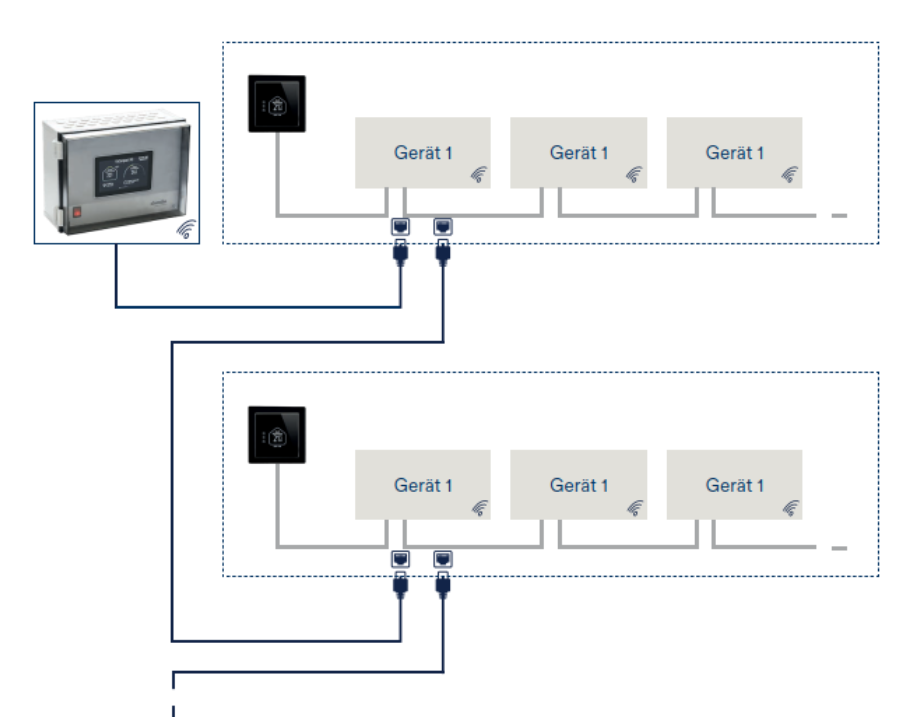

Das vorliegende Schema zeigt, wie bis zu 25 Gruppen nahtlos über Modbus TCP miteinander vernetzt werden können. Dank des integrierten Switches ist eine direkte und effiziente Linienstruktur möglich, sodass die Datenkommunikation im Bus-Prinzip realisiert wird.
