Luftdurchlässe
product logo

KS

Manuell verstellbarer Kombidurchlass zur Montage im Deckenkoffer.
KS

Übersicht

Der Durchlass kombiniert einen Zuluft- und einen Abluftdurchlass mit nur einer sichtbaren Front. Der integrierte Telefonieschalldämpfer ist auf schwenkbaren Kulissen gelagert. Dies ermöglicht eine einfache Reinigung des Durchlasses (VDI 6022), sowie die Erreichbarkeit der Zu- und Abluftstutzen (Volumenstrombegrenzer optional erhältlich).
Der Kombidurchlass ermöglicht eine zugfreie Zu- und Abluftführung im Komfortbereich. Dank patentierter Exenterwalzen ist eine stufenlose Einstellung zwischen horizontalem und vertikalem Luftstrom möglich.
Die Kombination von Düsen- und Exzenterwalzen ermöglichen eine marktführend leise Nutzung des Gerätes.

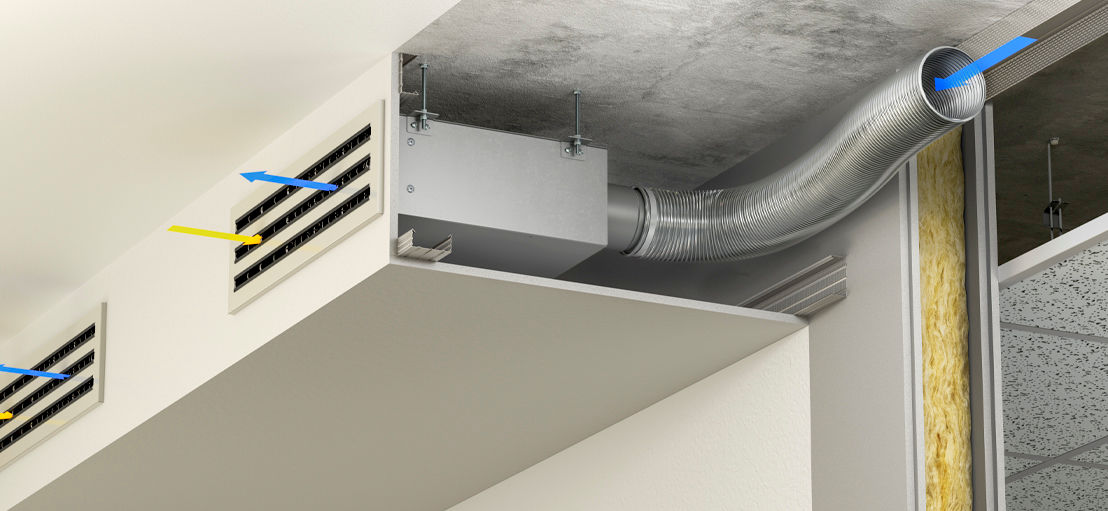

Im Büro selbst ist die Abhängung der Raumdecke nicht erforderlich. Von der Flur-Zwischendecke aus werden die Büros zentral mit Zuluft beliefert und Abluft wird ihnen entzogen.
KS
Der KS besteht aus einem Anschlusskasten aus verzinktem Stahlblech. Das Frontblech selbst ist als Multistrahlfrontblech mit integrierten SAL-Luftlenkelementen ausgeführt und kann in seiner Farbgebung angepasst werden. Die Luftleitelemente bestehen aus schwarzem Kunststof (ABS), sind auf Wunsch aber auch in Weiß erhältlich. Die Frontblende ist über eine Schraubbefestigung demontierbar. Schwenkbare Schalldämmkulissen erlauben einen schnellen, einfachen Zugang zum angeschlossenen Kanalsystem (z. B. zum Wechsel des Konstantvolumenstromreglers) nach VDI 6022.

Der optinal erhältliche Volumenstrombegrenzer kann jederzeit nach Demontage der Front erreicht werden. Dazu werden einfach 3 Schrauben in der Frontblende gelöst und die Schalldämmkulissen seitlich gedreht. Der Volumenstromregler kann werkzeuglos entfernt und eingestellt werden. Je nach Ausführung des KS kann der gewünschte Volumenstrom sowohl in der Zu- als auch in der Abluft in 5m³-Schritten eingestellt werden.

Die sichtbare Front des Kombinationsdurchlasses KS bestitzt durchgehend 3 Schlitzreihen. Ausgestattet mit den patentierten Exzenterwalzen lässt sich auch im eingebauten Zustand die Strahlrichtung einstellen.
Die Frontblende lässt sich schnell und einfach mit 3 Schrauben entfernen. Danach ist der gesamte Anschlusskasten zugänglich und kann nach VDI 6022 gereinigt werden. Die integrierten Schalldämmkulissen sind dabei drehbar gelagert und können für Reinigungszwecke entsprechend seitlich geschwenkt werden.
Integrierte Schalldämmkulissen im Anschlusskasten mindern die Übertragung von Anlagengeräuschen in den Raum sowie die Telefonieschallübertragung durch das Kanalsystem.

Produktauswahl

Downloads

Produktübergreifende Informationen
Produktübersicht
PDF (18,7 MB)
Konformitätserklärungen/Urkunden/Zertifikate
TÜV Zertifikat ISO 9001:2008
PDF (121 kB)
Recycling-Zertifikat
PDF (71 kB)
Technische Kataloge
Schnellauswahlkatalog Luftdurchlässe
PDF (11,5 MB)
Montageanleitungen
KS Kombidurchlass
PDF (1,2 MB)
BIM-Daten
Revit Datensatz Kombiluftdurchlass KS
RFA (392 kB)
